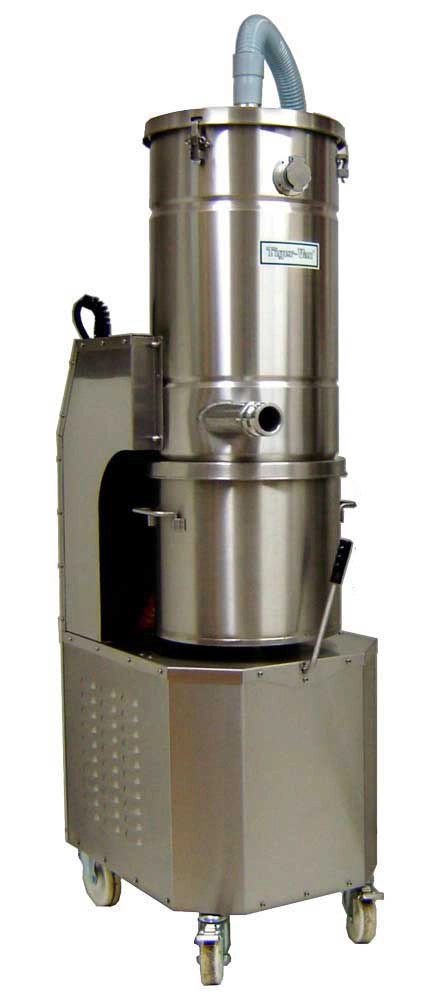

Tiger-Vac CD-2600 CR (MRP) WHITE LINE
Samme maskine som CD-2600 CR (MFS), men med manuel omvendt spuling i stedet for ryster. Bygget til kontinuerlig punktudsugning på procesudstyr i farmaceutisk produktion. Trefaset motor på 2,2 eller 3,7 kW og en 36 liters beholder, du frigør med ét greb. Kun tør opsamling.
- Filteret renses ved at vende luften. Manuel omvendt spuling (MRP) blæser filteret rent indefra, mens maskinen står stille. Der er ingen mekanisk rystning, og støvet falder ned i beholderen.
- Beholderen tømmes med ét greb. Træk håndtaget ned, og de 36 liter frigøres med det samme. Ingen værktøj, ingen slanger der skal af, og beholderen står i en god arbejdshøjde.
- Udviklet til at stå og køre. Motoren er totalt indkapslet og ventilatorkølet og beregnet til kontinuerlig drift, så maskinen kan blive stående tilsluttet døgnet rundt.
- Den fylder stort set ingenting på gulvet. Maskinen er bygget i højden og optager 51 × 66 cm, cirka en tredjedel af en europalle. De fire hjul gør, at én person kan flytte den.
- Renrumsegnet med HEPA eller ULPA. Med HEPA H14 eller ULPA U15 monteret lever maskinen op til ISO Klasse 4.
- Kun trefaset. 400 V, 50 Hz. Modellen findes ikke enfaset, og det gælder alle varianter.
Hvad MRP betyder i praksis
CD-2600 CR (MRP) er den samme maskine som MFS-modellen. Grundmaskinen, motoren, beholderen og målene er identiske. Det eneste, der adskiller dem, er måden hovedfilteret bliver renset på.
MRP står for Manual Reverse Purge, altså manuel omvendt spuling. Når maskinen står stille, vendes luftstrømmen manuelt gennem filteret, så det bliver blæst rent indefra, og støvet falder ned i beholderen. Der er ingen mekanisk rystning involveret, og filterpatronen får derfor en roligere behandling end i en ryster. CR står for Clean Room og betegner den udgave, der er beregnet til renrum og farmaceutiske miljøer.
Vores tommelfingerregel er enkel. Skal filteret renses ved batchskift eller vagtskifte, og vil I have færrest mulige bevægelige dele, peger det på MFS. Skal det renses flere gange i timen midt i produktionen, peger det på ARP, hvor spulingen sker automatisk under drift. MRP ligger imellem: rensningen sker på et planlagt stop, men uden at ryste filteret.
MFS, MRP eller ARP: hvilken filterrensning skal I vælge?
| System | Sådan renses filteret | Vælg den, hvis |
|---|---|---|
| MFS, manuel filterryster | Filteret rystes rent mekanisk. Ingen trykluft, ingen elektronik. | I vil have færrest mulige komponenter, og rensningen kan ske ved batchskift. Se MFS modellen. |
| MRP, manuel omvendt spuling (denne side) |
Luftstrømmen vendes manuelt gennem filteret, mens maskinen står stille. | I foretrækker rensning uden mekanisk rystning ved planlagte stop. |
| ARP, automatisk omvendt spuling | Luftstrømmen vendes automatisk, mens maskinen kører. | Støvbelastningen er så høj, at filteret skal renses flere gange i timen midt i produktionen. Se ARP modellen. |
Tekniske specifikationer
Maskinen leveres med to motorstørrelser. Den mindste dækker de fleste opgaver på en enkelt procesmaskine, mens den store bruges, hvor der er længere slangetræk eller flere opsugningspunkter.
| Parameter | 2,2 kW motor | 3,7 kW motor |
|---|---|---|
| Spænding og frekvens | 400 V, 50 Hz, trefaset. Findes ikke enfaset. | |
| Effekt | 2,2 kW (2200 W) | 3,7 kW (3700 W) |
| Strømforbrug | 6 A | 7,4 A |
| Luftmængde | 330 m³/h | 340 m³/h |
| Undertryk maks. | 3.300 mm H₂O | 3.560 mm H₂O |
| Vakuumaflastningsventil (VRV) | 2.795 mm H₂O | 3.050 mm H₂O |
| Lydniveau (EN ISO 11203) | 68 dB(A) | |
| Motor | Totalt indkapslet og ventilatorkølet motor (TEFC), monteret lodret | |
| Drift | Kontinuerlig | |
| Filterrensning | Manuel omvendt spuling (MRP) | |
| Hovedfilter | Ledende, aluminiseret filterpatron af spunbond | |
| Sugeindløb | Ø50 mm | |
| Opsamlingsbeholder | 36 liter, frigøres med ét greb | |
| Opsamlingstype | Kun tør opsamling | |
| Mål (H × B × L) | 191 × 51 × 66 cm | |
| Gulvareal | 0,34 m², cirka en tredjedel af en europalle | |
| Vægt (maskine alene) | 112 kg | |
| Kabellængde | 10 m. Stikprop medfølger ikke. | |
| Understel | Carriage Base (CB) med fire hjul | |
| Renrumsklasse | ISO Klasse 4 med HEPA eller ULPA monteret | |
| Opbygning | Lodret, så maskinen fylder mindst muligt på gulvet | |
| Udførelse | Rustfrit stål, eller rustfrit stål kombineret med hvid pulverlakering | |
CE-mærkning baseret på: EN 60335-2-2 • Maskindirektiv 2006/42/EF • Lavspændingsdirektiv 2014/35/EU • EMC-direktiv 2014/30/EU
Udførelser og tilvalg
Serien fås i to udførelser. Forskellen ligger i, hvor meget af maskinen der er i rustfrit stål:
- Helt i rustfrit stål. Både beholder, filterkammer, motorhus og understel er i rustfrit stål. Det er den udgave, vi anbefaler til vaskbare rum og til miljøer med rengørings- eller desinfektionsmidler.
- Rustfrit stål og hvid pulverlakering. De produktberørte dele, altså beholder og filterkammer, er i rustfrit stål, mens chassiset og motorhuset er hvidt pulverlakeret. Det er den klassiske WHITE LINE udgave, og den er billigere, når maskinen ikke skal spules.
Dertil kommer disse tilvalg:

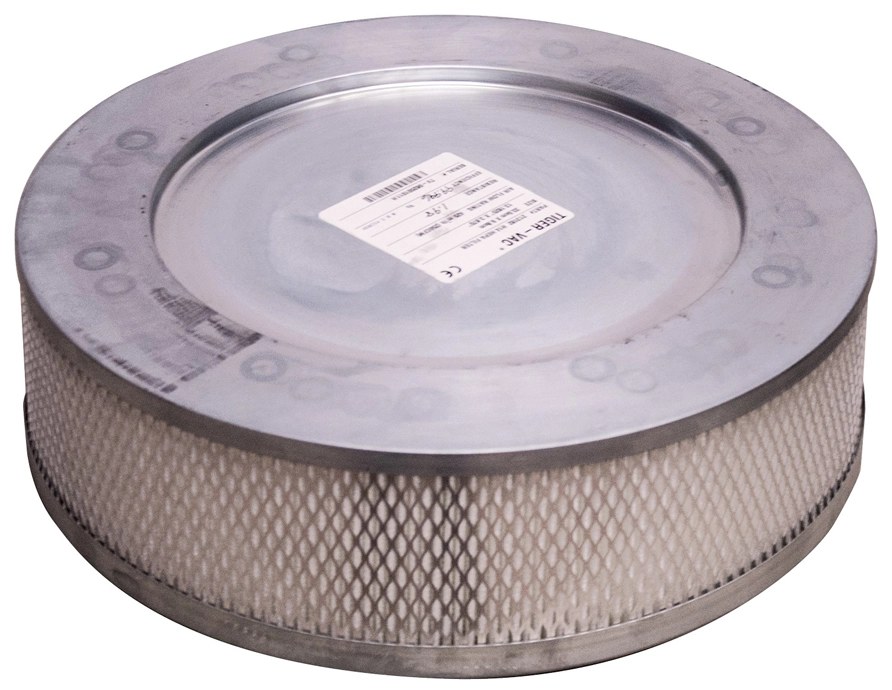

- HEPA H14 efterfilter med mindst 99,995 % effektivitet ved 0,3 µm, i separat filterhus.
- ULPA U15 efterfilter med 99,999 % ved 0,12 µm, i separat filterhus. Vi anbefaler ULPA, når maskinen skal stå fast i et klassificeret rum.
- Polyliner opsamlingsposer til beholderen, så tømningen kan ske uden at støve.
- Slanger og tilbehør i Ø50 eller Ø64 mm, sælges pr. meter.
Varenumrene afhænger af den valgte udførelse og motorstørrelse, og vi bekræfter dem altid på tilbuddet og på ordrebekræftelsen, så I har dem på skrift til jeres dokumentation.

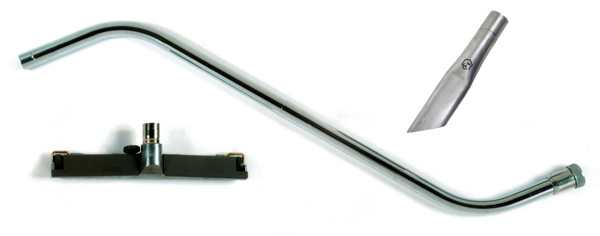

Tilbehør
Brug kun anbefalet tilbehør. Se også vores tilbehørsunivers VACE og slangeprogrammet FlexCore.
Spørgsmål og svar
Er MRP den rigtige filterrensning til jer?
Fortæl os, hvad der skal suges væk, og hvor ofte filteret skal renses. Så siger vi, om MFS, MRP eller ARP passer bedst, og anbefaler motorstørrelse, filterløsning og udførelse. Rådgivningen er gratis og uforpligtende, og vi sender gerne dokumentationen på forhånd.
