Sikker støvhåndtering til additiv produktion og 3D-print — fra plastpulver i laboratoriet til selvantændende metalpulver i klassificerede produktionszoner. Particulairs sortiment dækker hele spektret med ATEX- og IECEx-certificerede løsninger fra Tiger-Vac og Delfin, tredjepartscertificeret efter EN 17348.

Certificeringer: ATEX 2014/34/EU IECEx 3. part EN 17348 NFPA 484

3D Print — 16 modeller

Tiger-Vac

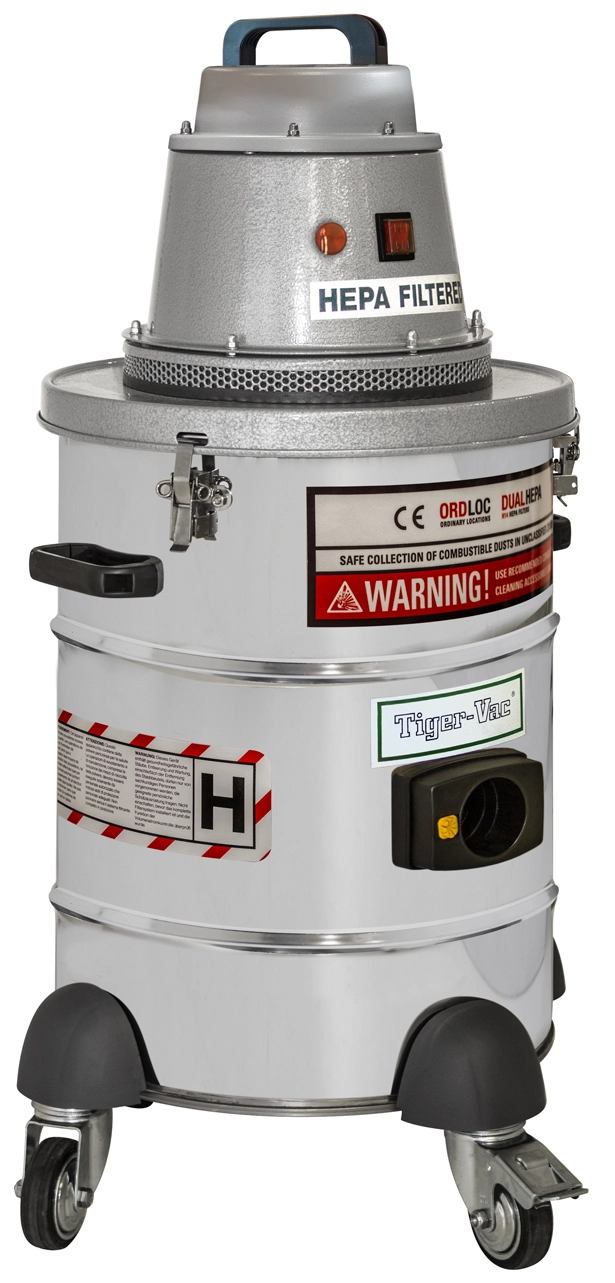

2D-10 (4W) HEPA ORDLOC

Sikker tørsuger til opsamling af brændbart plastpulver i uklassificerede zoner. HEPA H14. Konduktiv opsamlingspose. ESD-sikker. 75 dB(A). 3D-print tilbehørskit inkluderet.

Tiger-Vac

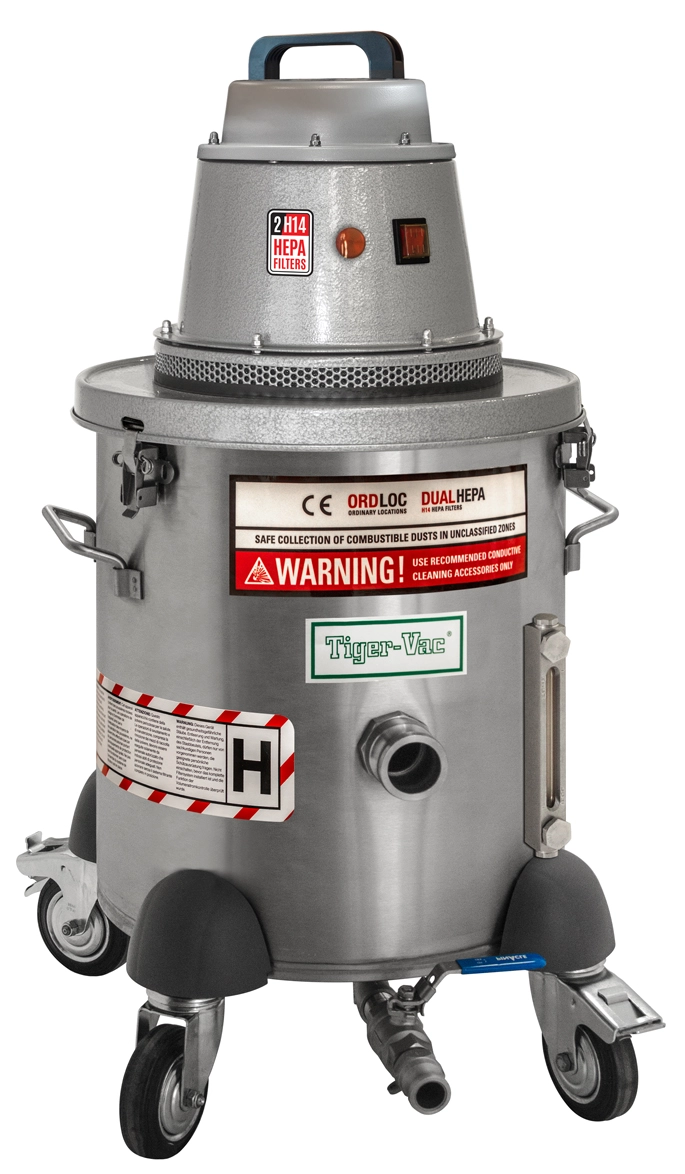

2D-10 (IT-40L) CFE HEPA ORDLOC

Vandimmersionssuger til reaktivt metalpulver i uklassificerede zoner. Wet mix inertisering. Dual HEPA H14. Koalescerende filter. ESD-sikker. SS 304. Brushless motor tilgængelig. 75 dB(A).

Tiger-Vac

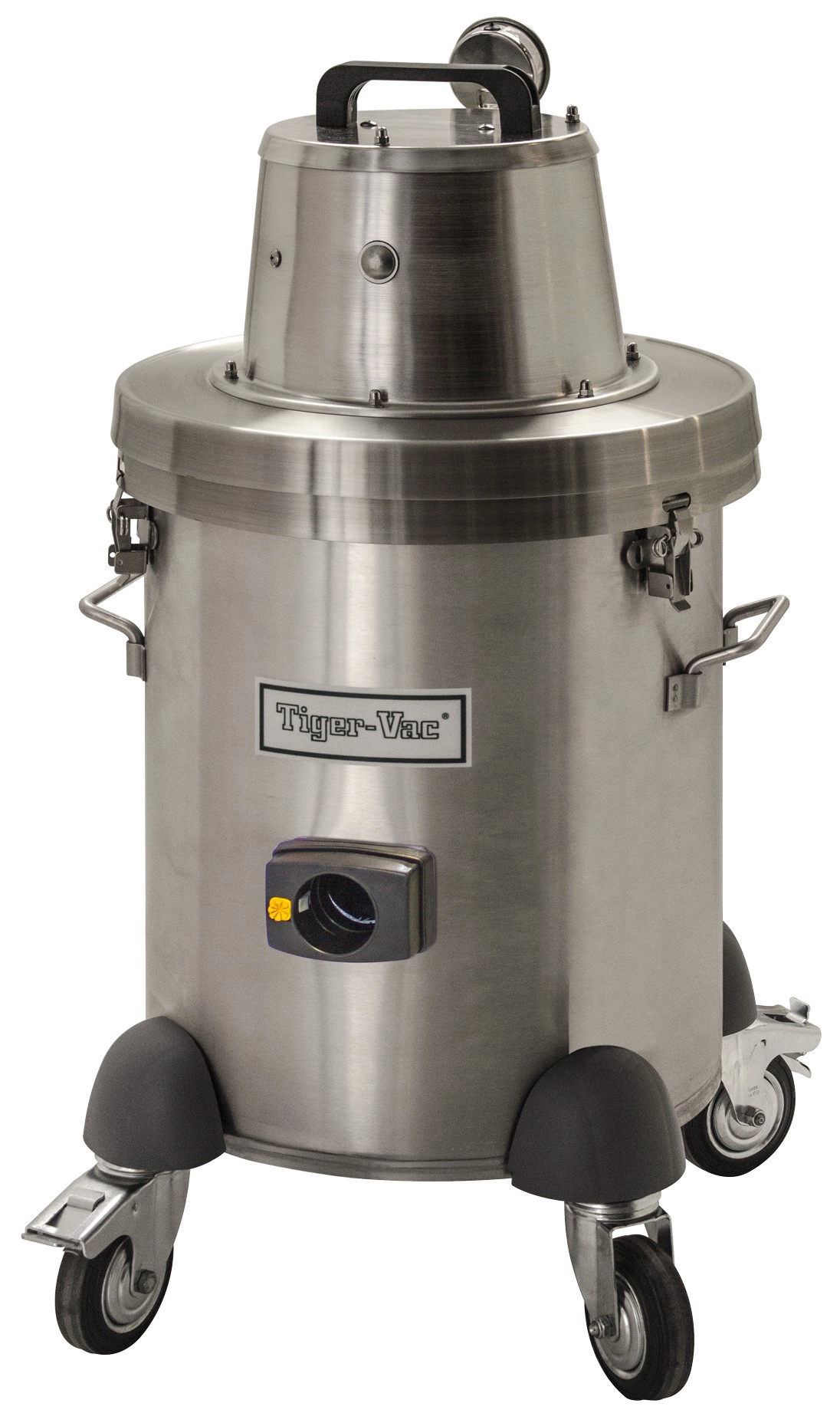

ATEX-10A (40L) HEPA

Pneumatisk ATEX II 2GD støvsuger til brændbart plastpulver fra 3D-print. Kontinuerlig drift. HEPA H14. Rustfrit stål AISI 304. Zone 1/21. 68 dB(A). Trykregulator og 3D-tilbehørskit inkluderet.

Tiger-Vac

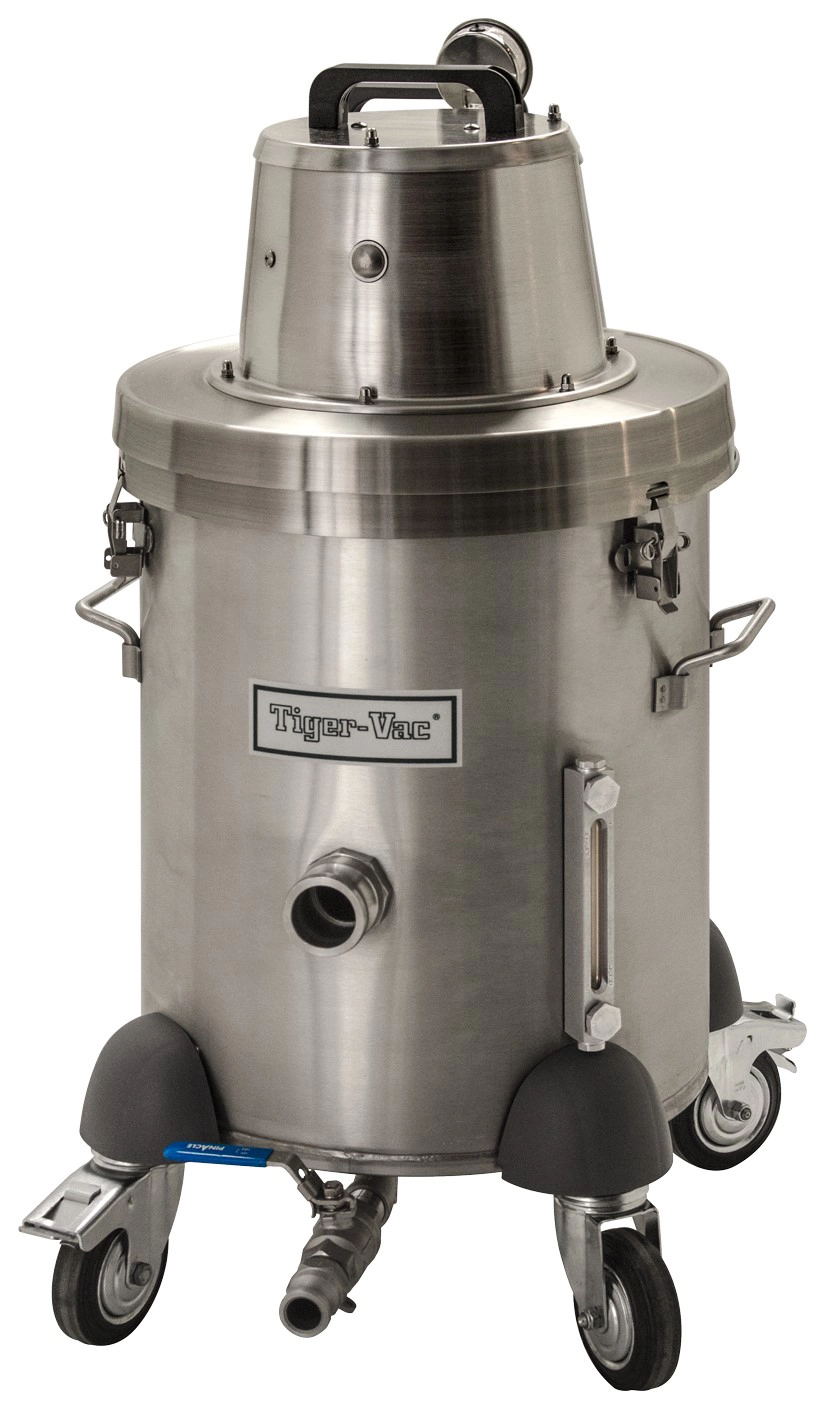

ATEX-10A (IT-40L) CFE HEPA

Pneumatisk ATEX II 2GD vandimmersionssuger. Kontinuerlig drift. Wet mix inertisering. Koalescerende HEPA. SS 304. Zone 21 eksternt. Afluftningsventil. 68 dB(A).

Tiger-Vac

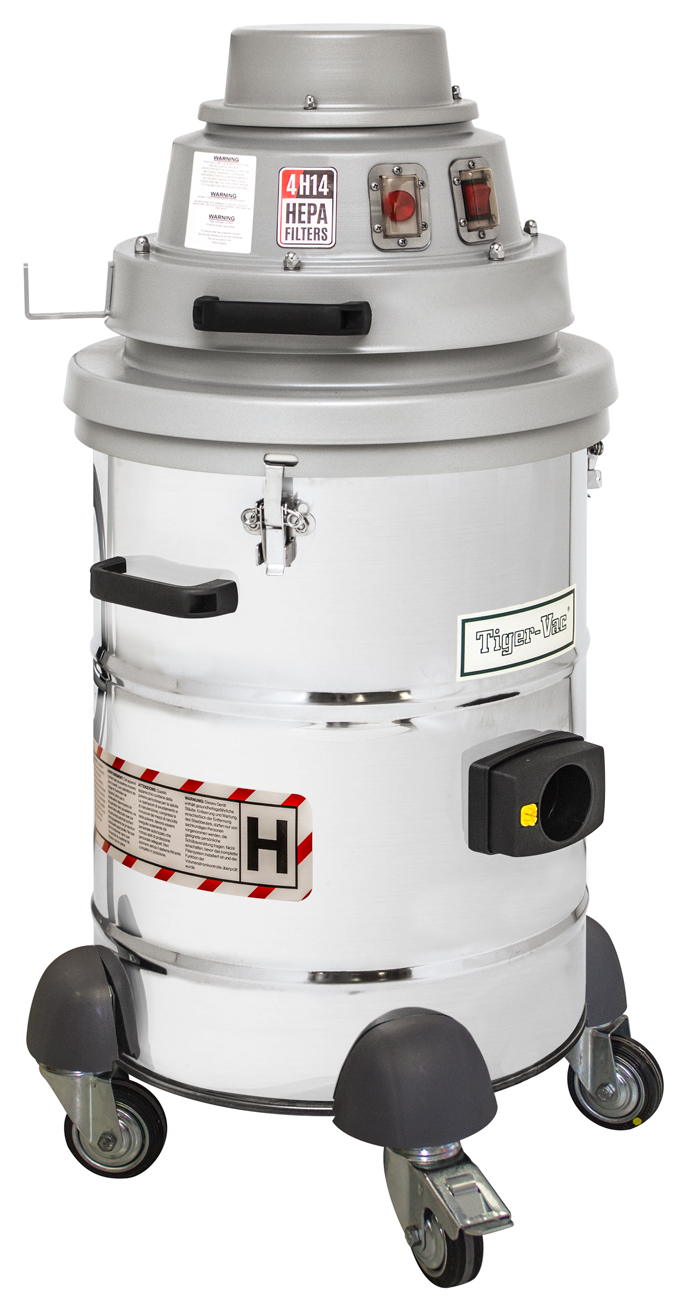

C-10 EX (4W)

ATEX II 1/3D tørsuger med formelt attesteret Zone 20 intern beskyttelse. 4×HEPA H14. ESD-sikker. Zone 22 eksternt. Rustfrit stål. Brushless motor tilgængelig. IECEx. 72 dB(A).

Tiger-Vac

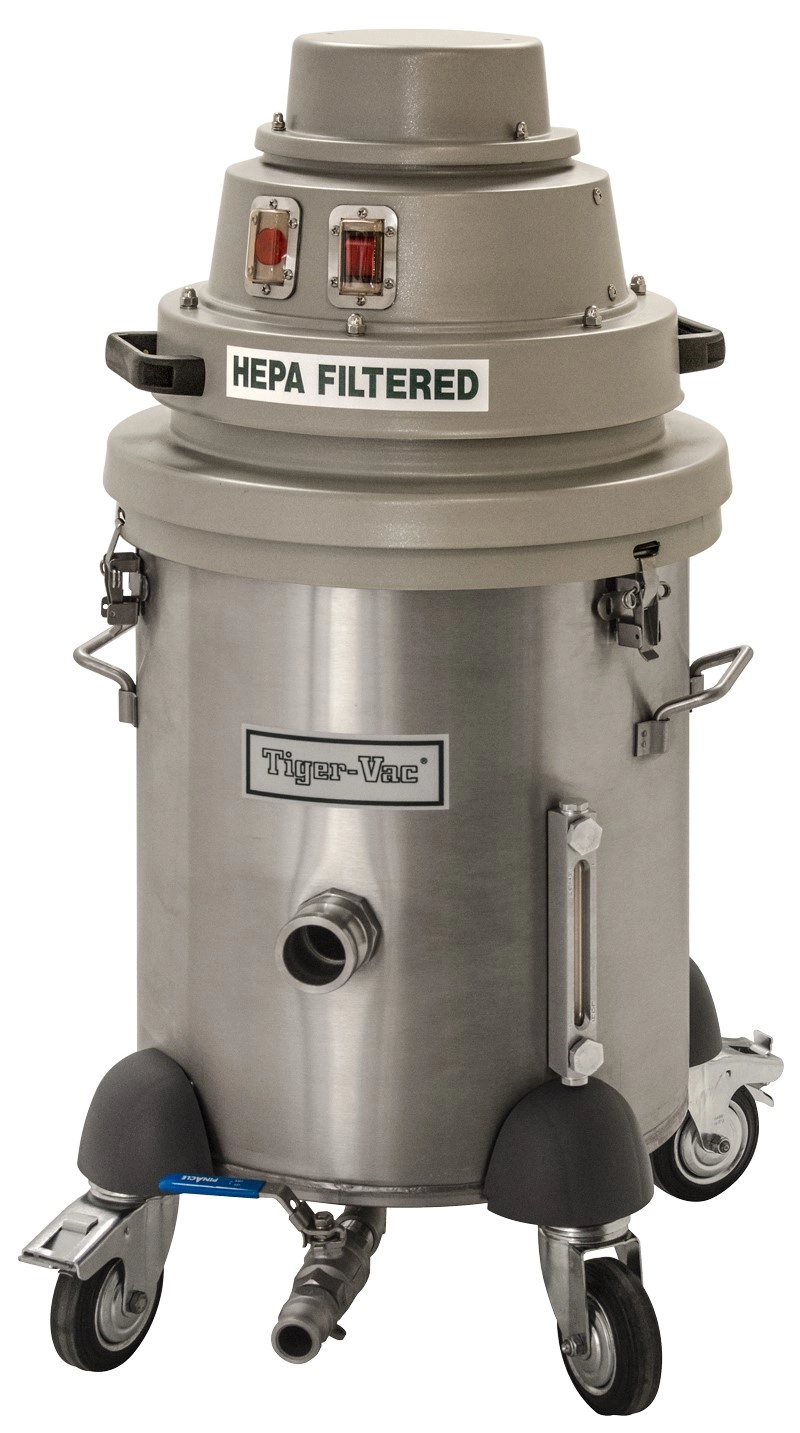

C-10 EX (IT-40L) CFE HEPA

ATEX II 1/3D vandimmersionssuger med formelt attesteret Zone 20 intern. Wet mix inertisering. Koalescerende HEPA. ESD-sikker. SS 304. Brushless motor tilgængelig. IECEx. 72 dB(A). 28,1 kg.

Tiger-Vac

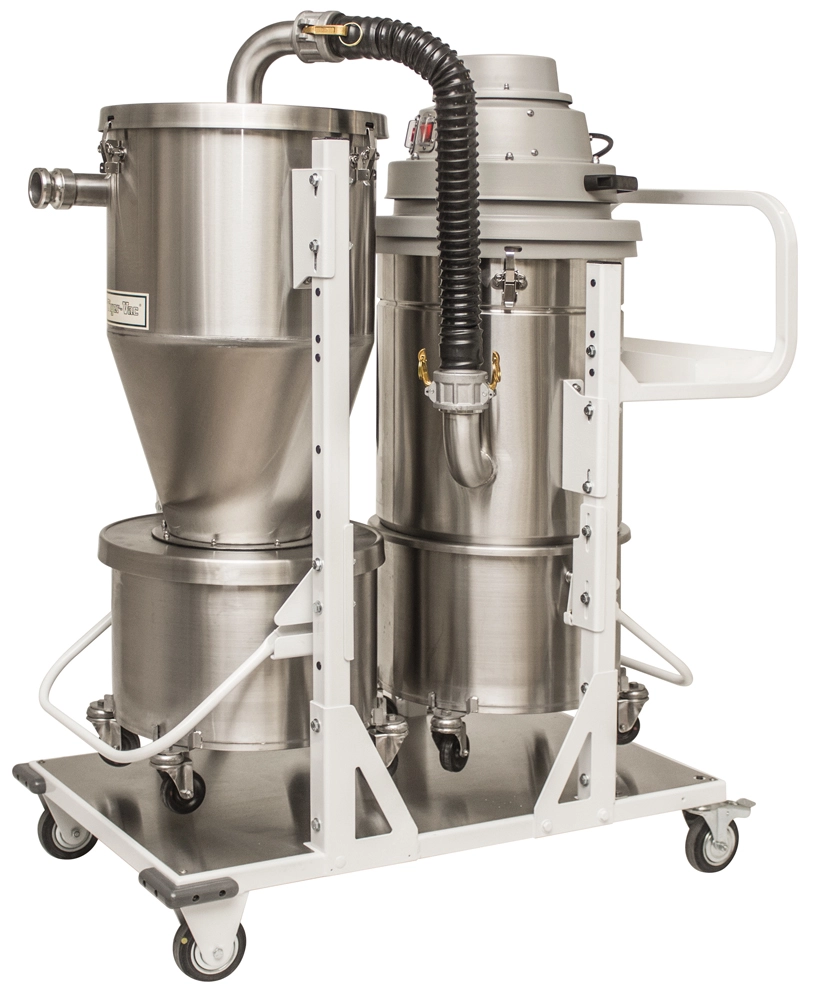

C-10 EX DT (PRS-HEC)

ATEX II 1/3D PRS pulvergenindvindingssystem. Zone 20 intern attesteret. Integreret cyklon (98%). HEPA H14. ESD-sikker. SS 304. Brushless motor tilgængelig. IECEx. 72 dB(A). 25 L.

Delfin

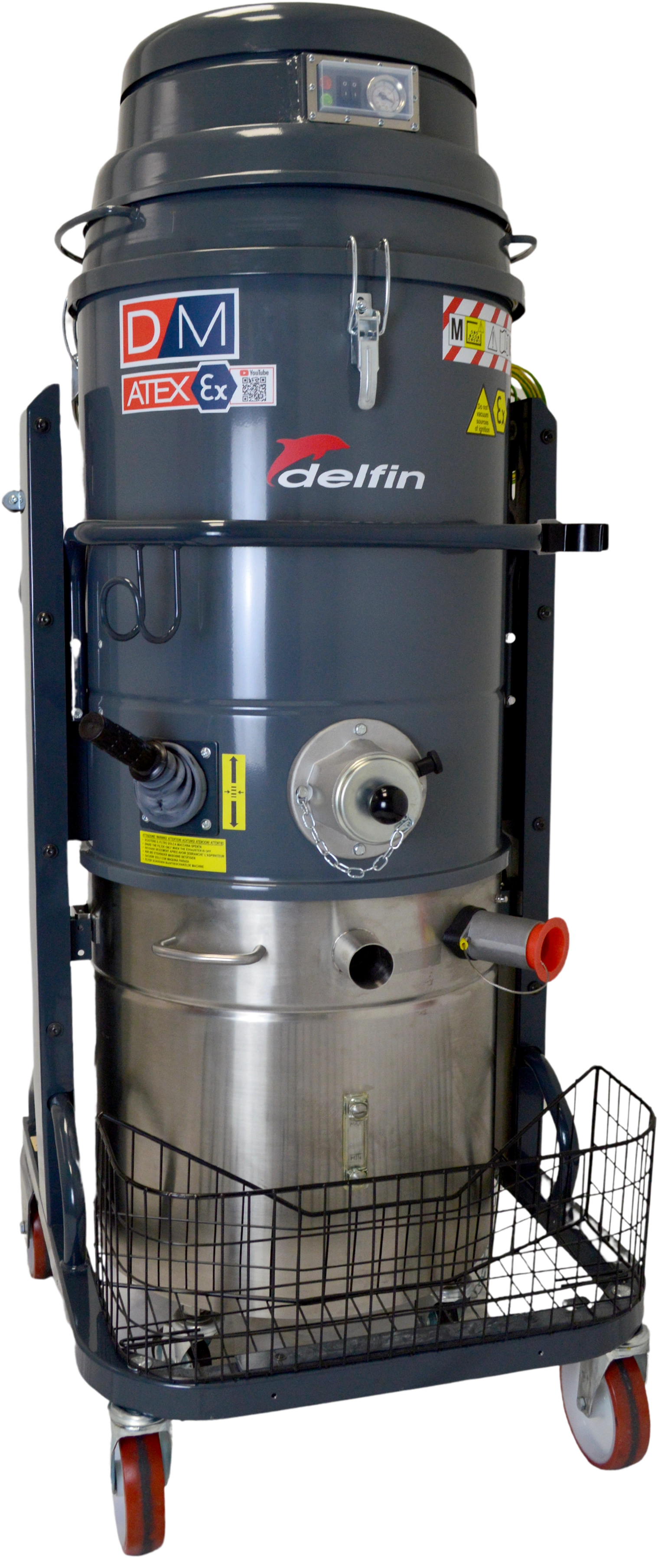

DM2 1/2D INERT

Mellemstor ATEX II 1/2D olie-inertiseringssuger til selvantændende metalpulver. TEFC-motor. Zone 20 intern og Zone 21 eksternt attesteret. HEPA H14. AISI 304. IECEx. 74 dB(A). 90 kg.

Tiger-Vac

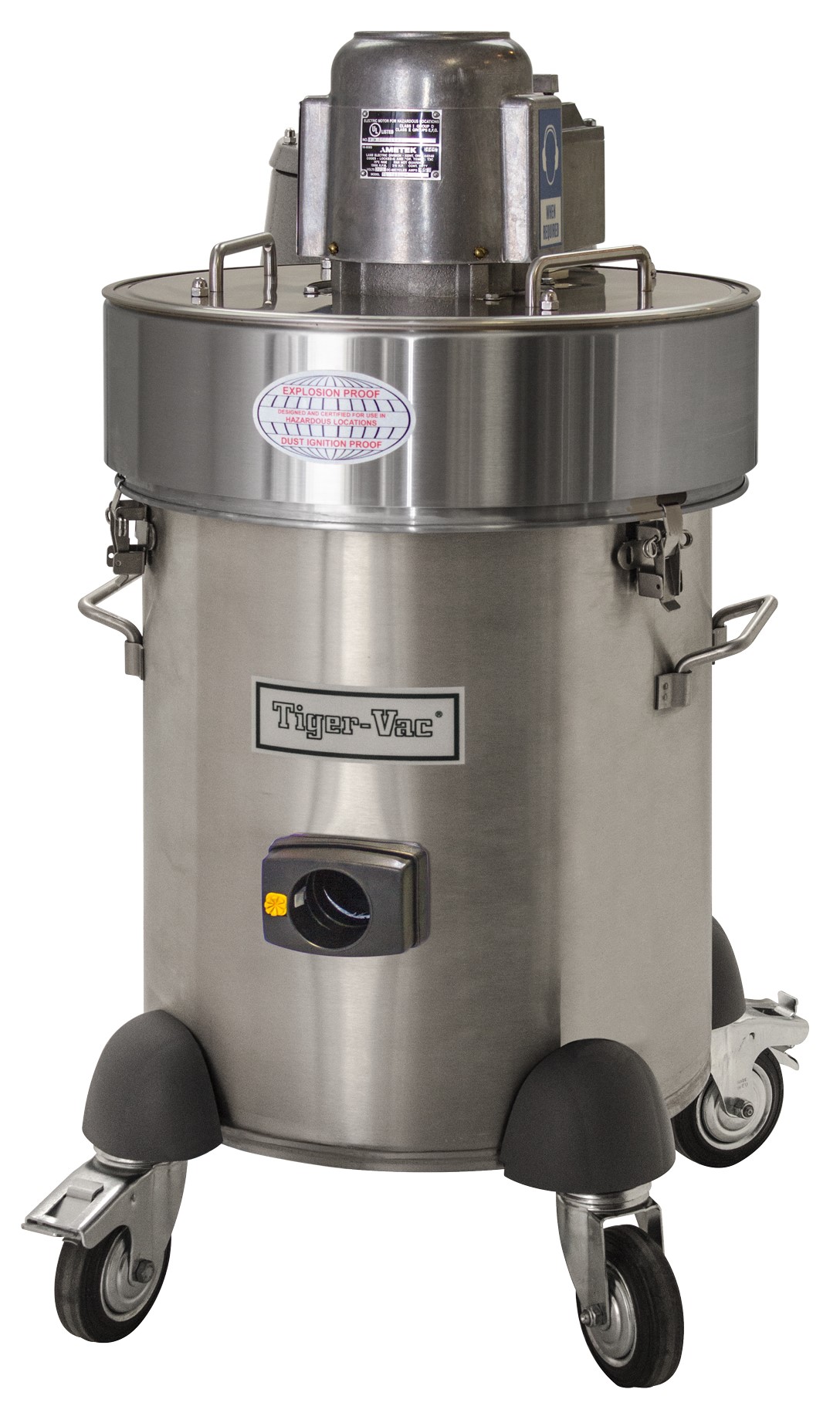

EXP1-10 (40L) HEPA

Kompakt ATEX II 2GD tørsuger til plastpulver ved 3D-print. TEFC-motor. HEPA H14. Rustfrit stål 304. Zone 21 eksternt. Til medicinsk og dental 3D-print. 78/85 dB(A).

Tiger-Vac

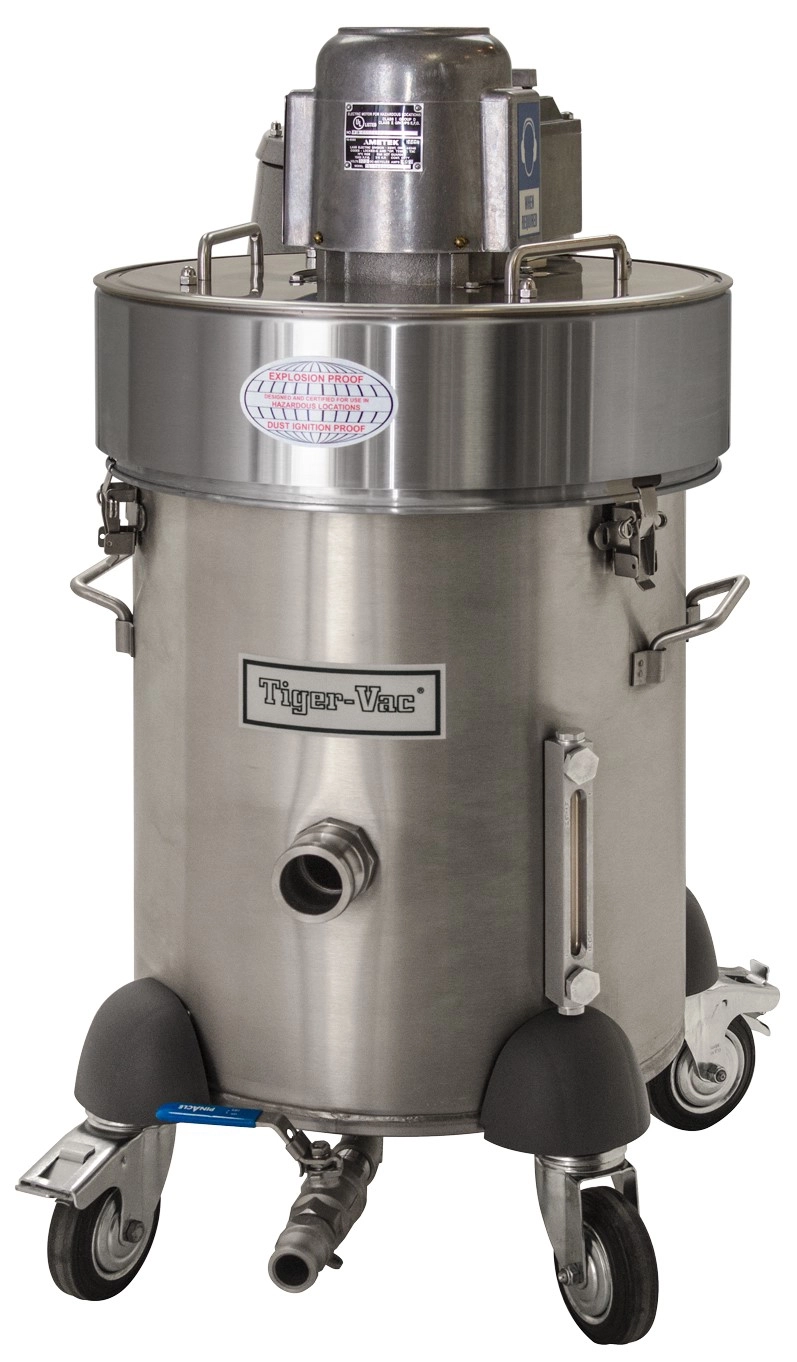

EXP1-10 (IT-40L) CFE HEPA

ATEX II 2GD vandimmersionssuger til reaktivt metalpulver. TEFC-motor. Wet mix inertisering. Koalescerende HEPA. Afluftningsventil. SS 304. Zone 21 eksternt. 78/85 dB(A). 31,8 kg.

Tiger-Vac

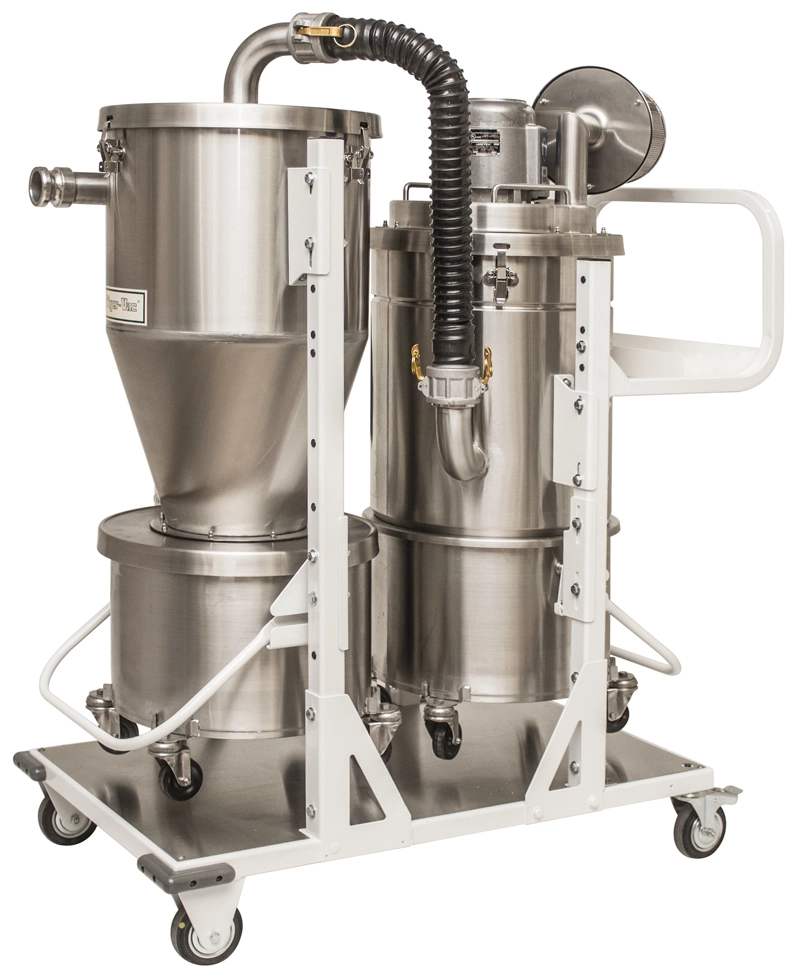

EXP1-20 DT (PRS-HEC)

ATEX II 2GD PRS pulvergenindvindingssystem med højeffektiv integreret cyklon (98%). TEFC-motor. HEPA H14. SS 304. 25 L aftageligt tank. Zone 21 eksternt. IECEx. 78/85 dB(A). 98 kg.

Delfin

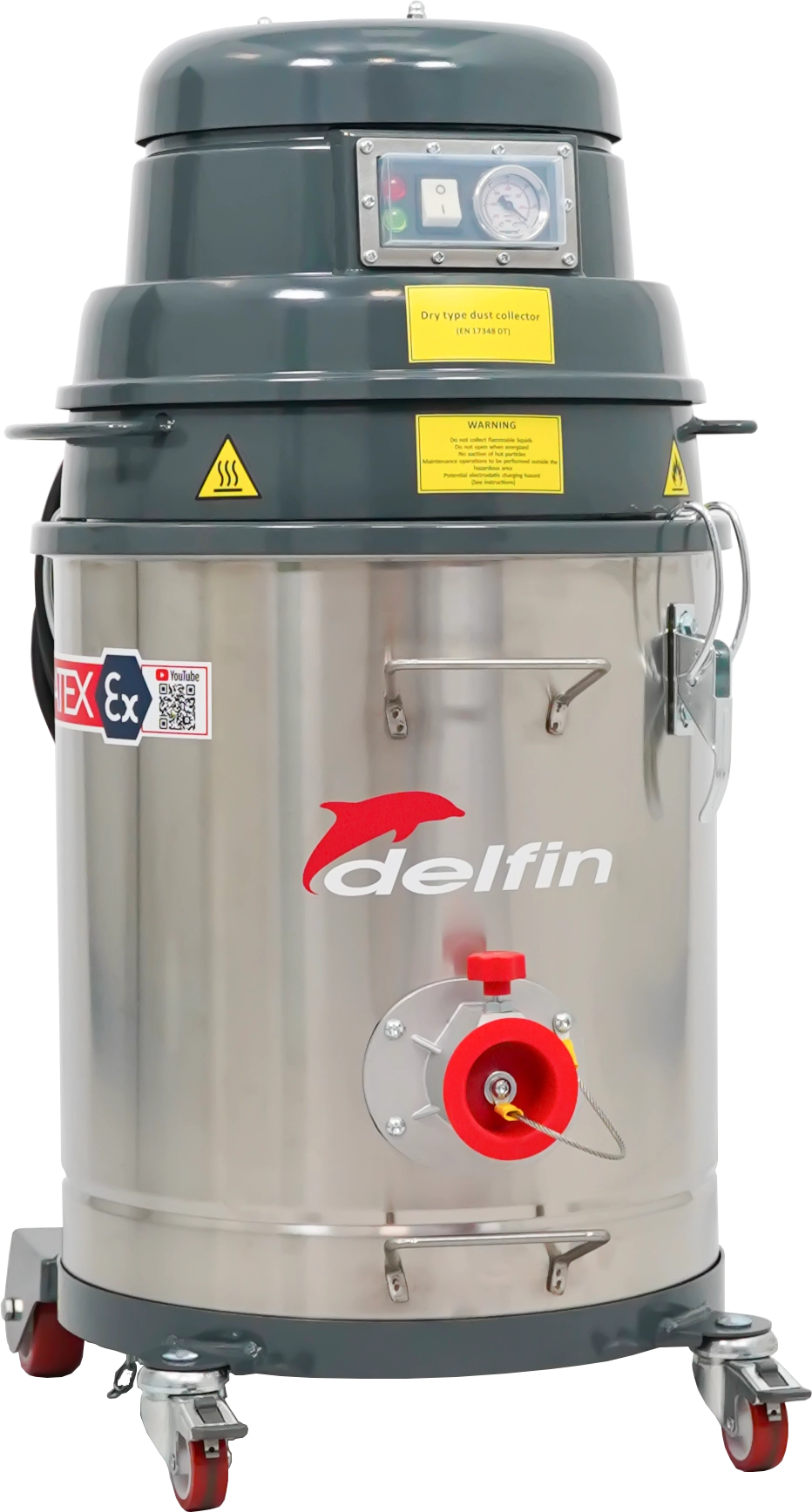

MTL 301 1/2D

Kompakt ATEX II 1/2D tørsuger med Dust Tight IP64-beskyttelse. Zone 20 intern og Zone 21 eksternt attesteret. HEPA H14. AISI 304. Brushless motor tilgængelig. IECEx. 74 dB(A). 26 kg.

Delfin

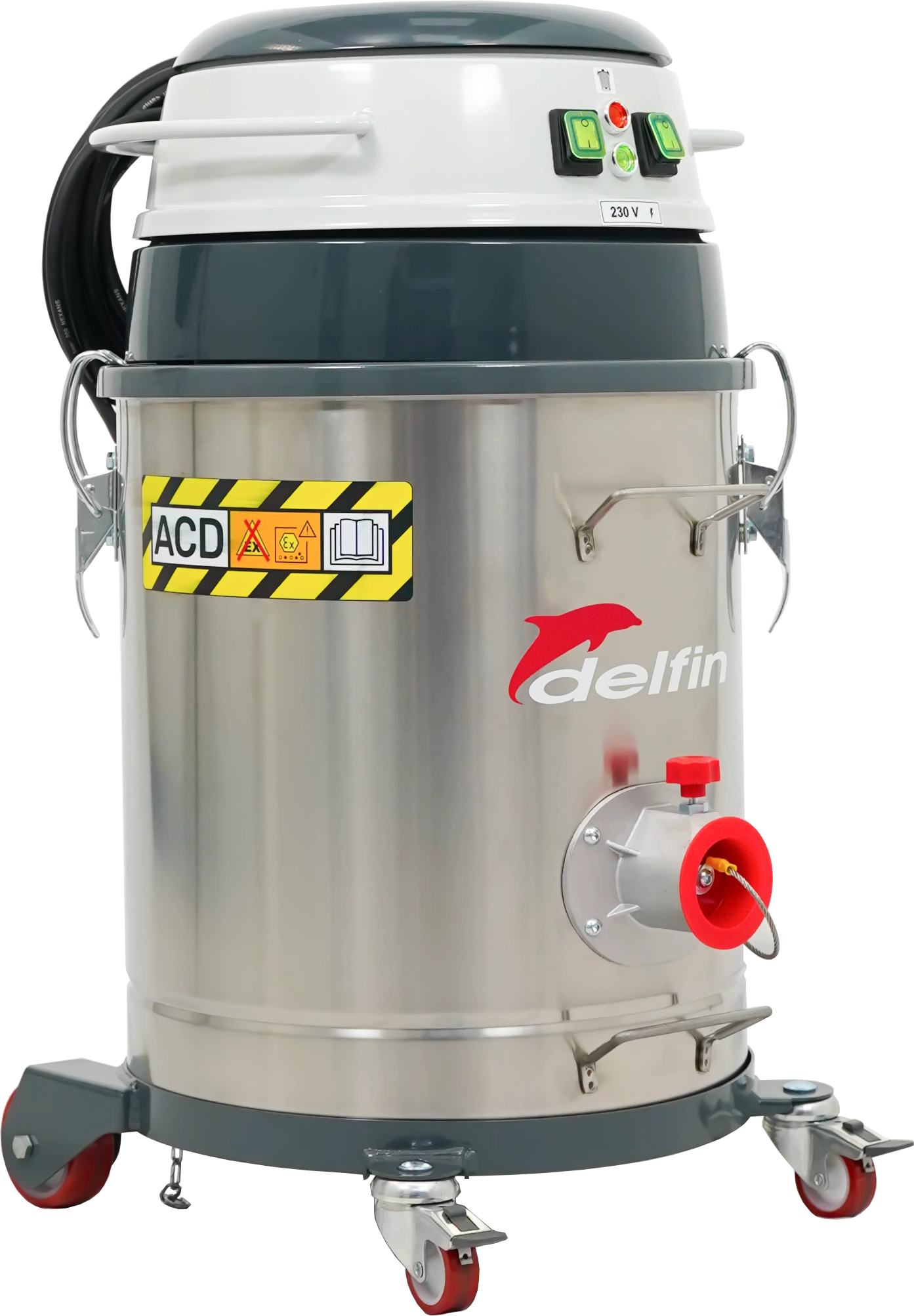

MTL 302 ACD

ACD-støvsuger til brændbart plastpulver i uklassificerede områder. II 1/-D: Zone 20 indvendigt certificeret af IMQ (NB 0738). HEPA H14. AISI 304. 2,2 kW. 360 m³/h. 74 dB(A). EN 17348.

Delfin

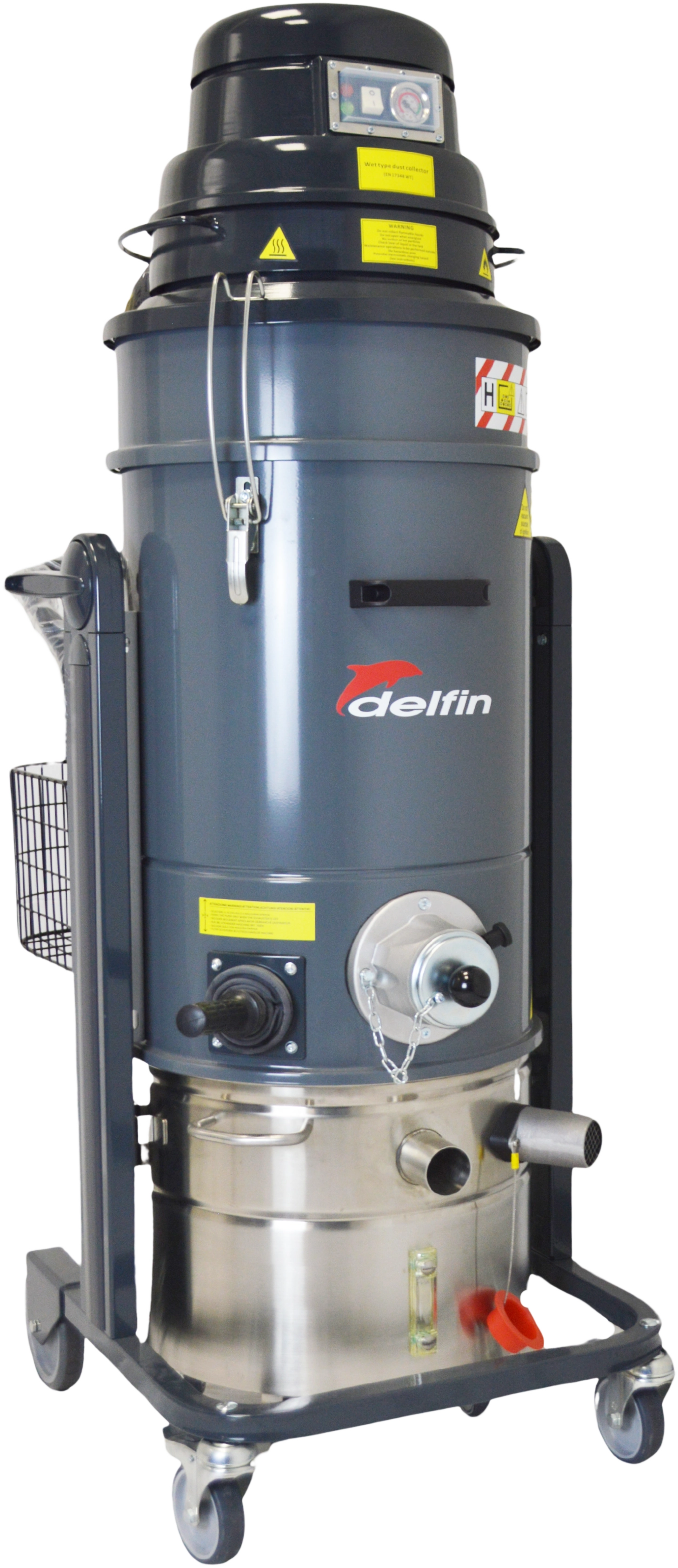

MTL 451 1/2D INERT

Kompakt ATEX II 1/2D olie-inertiseringssuger til selvantændende metalpulver. TEFC-motor. Zone 20 intern og Zone 21 eksternt attesteret. HEPA H14. AISI 304. IECEx. 74 dB(A). 52 kg.

Tiger-Vac

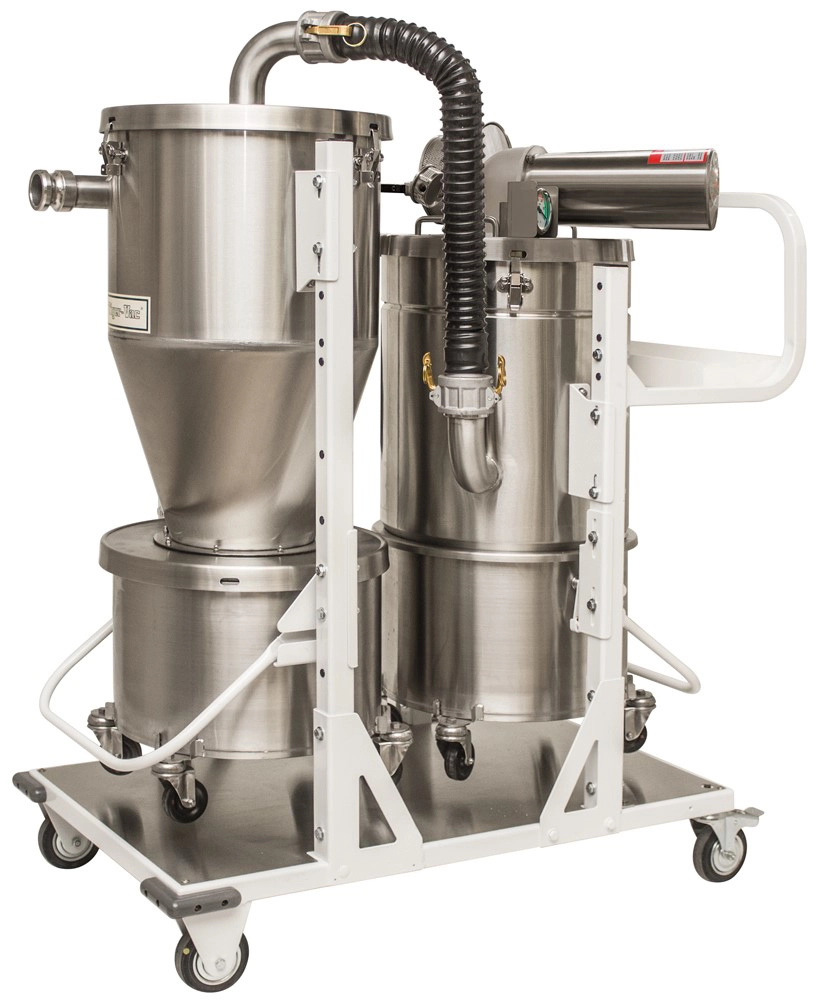

SS-20 DT (PRS-HEC)

Pneumatisk ATEX II 2GD PRS pulvergenindvindingssystem. Kontinuerlig drift. Integreret cyklon (98%). HEPA H14. SS 304. 25 L aftageligt tank. IECEx. 72 dB(A). 95 kg.

Delfin

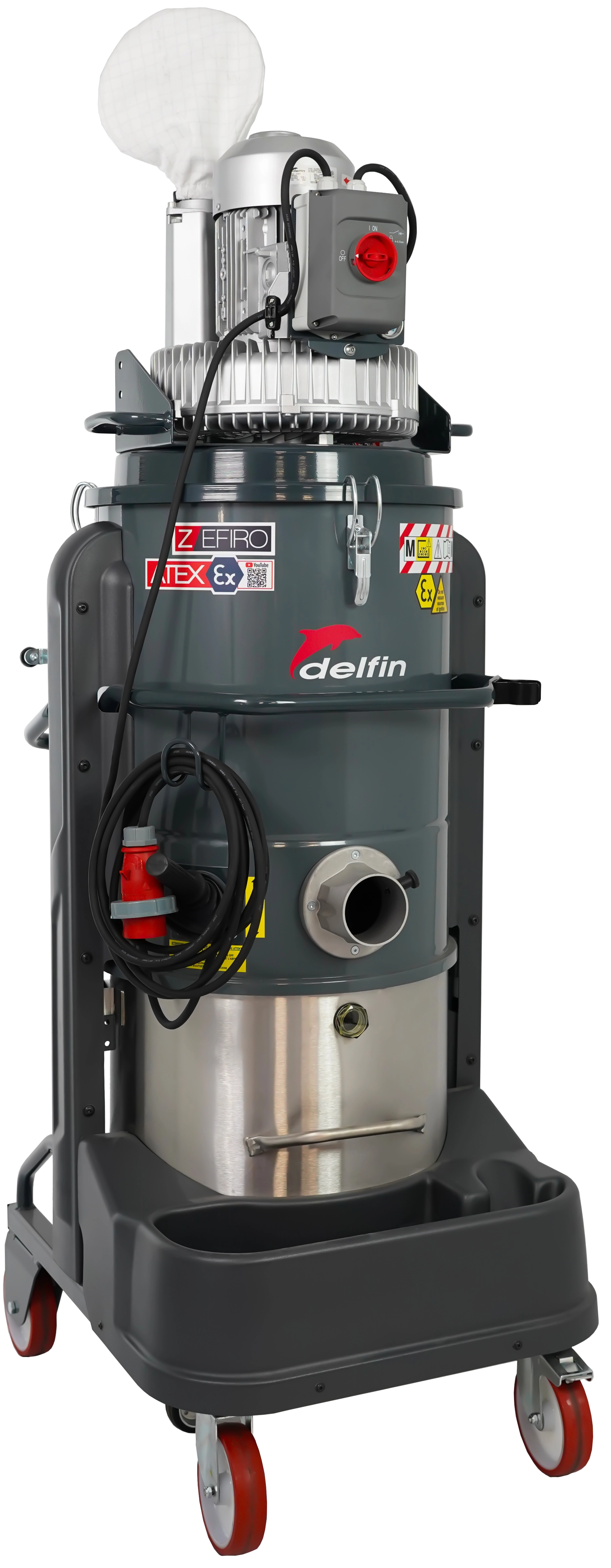

Zefiro 75 INERT

Stor ATEX II 3D olie-inertiseringssuger med sidekanalsblæser til kontinuerlig drift. Til selvantændende metalpulver i Zone 22. HEPA H14. AISI 304. Trefaset. 75 dB(A). 95 kg.

Støvhåndtering til 3D-print og additiv produktion

Additiv produktion stiller særlige krav til støvhåndtering. Uanset om du printer med plastbaserede materialer som nylon og PEEK, metalliske pulvere til lasersintring eller højreaktive materialer som aluminium og titan, er sikker opsamling og bortskaffelse af pulverrester ikke blot et spørgsmål om renlighed — det er et lovkrav og en sikkerhedskritisk opgave. Particulair har siden 1991 rådgivet nordiske virksomheder om industriel støvsugning i teknisk krævende miljøer, og vores sortiment til 3D-print dækker hele spektret fra simpel laboratorierengøring til kontinuerlig drift i ATEX-klassificerede produktionsmiljøer.

Plastpulver

Printprocesser med polymere pulvere som nylon PA12, PEEK og TPU efterlader fine støvrester i og omkring printkammeret. Disse partikler er brændbare og kan under visse betingelser danne eksplosive støvskyer, særligt ved opfegning eller utilsigtet spredning i luften. Selvom mange laboratorier og udviklingsafdelinger ikke er formelt ATEX-klassificerede, kræver gældende sikkerhedsregler at opsamlingsudstyr er dokumenteret sikkert til brændbart støv. Maskinerne i denne kategori er enten fuldt ATEX-certificerede af tredjepart eller bærer ACD-mærkning efter IEC 60335-2-69 med intern Zone 20-beskyttelse — og alle er udstyret med HEPA H14-filtrering og ESD-sikkert tilbehør.

Metalpulver

Metalliske pulvere til powder bed fusion og direkte metallasersintering er brændbare, elektrisk ledende og typisk klassificeret som støvgruppe IIIC. De kræver ATEX-certificerede maskiner med vandimmersionssystem, hvor det opsugede pulver neutraliseres direkte i et vandbad i opsamlingstanken. Denne metode — kaldet wet mix inertisering — forhindrer pulveret i at nå filtrene og eliminerer risikoen for antændelse inde i maskinen. Maskinerne i denne kategori er tredjepartscertificerede efter ATEX 2014/34/EU og EN 17348, og fås i elektrisk udførelse med TEFC-motor eller pneumatisk udførelse til kontinuerlig drift.

Pulvergenindvinding

Ved powder bed fusion-print forbliver store mængder ubrugt pulver i printerkammeret og pulversengen efter hvert job. Pulver til metallisk 3D-print er dyrt — genanvendelse er ikke blot bæredygtigt, det er økonomisk afgørende. Maskinerne i denne kategori er udstyret med et integreret højeffektivt cyklonsystem der udskiller op til 98 procent af pulveret inden det når filtrene og samler det rent i en separat aftageligt rustfri tank klar til sigting og genanvendelse. Systemet betegnes PRS — Powder Recovery System. Maskinerne fås i elektrisk udførelse med TEFC-motor og pneumatisk udførelse til kontinuerlig drift, og er tredjepartscertificerede efter ATEX og IECEx for ledende støv gruppe IIIC.

Selvantændende pulver

En særlig kategori af metalpulvere — herunder aluminium, magnesium og titan i fint partikelformat — er pyrofore eller selvantændende. Disse materialer kan antænde spontant ved kontakt med luft, fugt eller friktionsvarme, og reagerer i visse tilfælde kemisk med vand. For disse pulvere er vandimmersion utilstrækkelig som sikkerhedsbarriere. Maskinerne i denne kategori anvender olie som inertiseringsmedium: det opsugede pulver omgives fuldstændigt af olie i opsamlingstanken, hvilket eliminerer enhver kontakt med ilt og gør antændelse umulig. Denne beskyttelsesmetode — kaldet olie-inertisering — er den internationalt anerkendte løsning til pyrofore metalpulvere i additiv produktion. Maskinerne er certificeret kategori 1/2D med Zone 20 internt og Zone 21 eksternt, attesteret af notificeret organ efter ATEX 2014/34/EU og IECEx.

Pulverhåndtering i additiv produktion

Additiv produktion skaber et støvproblem der ikke ligner noget andet i pharma. Pulveret er fint nok til at danne eksplosive skyer, ofte elektrisk ledende, og i nogle tilfælde dyrt nok til at det skal genindvindes frem for bortskaffes. De tre hensyn trækker i hver sin retning, og det er derfor kategorien er delt op efter pulvertype frem for efter maskinstørrelse.

Fælles for alle modeller er, at de er dokumenteret sikre til brændbart støv, enten ATEX-certificerede eller ACD-mærkede efter IEC 60335-2-69 med intern Zone 20-beskyttelse, og tredjepartscertificerede efter EN 17348.

Start med pulveret, ikke med maskinen

Vælg først ud fra hvad du printer med. Polymerpulver som nylon, PEEK og polyamid kræver dokumenteret sikkerhed mod brændbart støv. Metalpulver til lasersintring kræver derudover vandimmersion, fordi pulveret er både brændbart og ledende. Og for de mest reaktive metaller, altså aluminium, magnesium og titan i fint format, er vand utilstrækkeligt, fordi det kan reagere kemisk med pulveret og frigive brint. Der bruges olie som inertiseringsmedium.

Konsultér altid pulverleverandørens sikkerhedsdatablad før ibrugtagning. Er du i tvivl, så kontakt os. Vi har set de fleste kombinationer.
