Tiger-Vac CD-2600 CR (MFS) WHITE LINE

Bygget til kontinuerlig punktudsugning på tabletpressere og andet procesudstyr i farmaceutisk produktion. Manuel filterryster, trefaset motor på 2,2 eller 3,7 kW, og en 36 liters beholder, du frigør med ét greb. Kun tør opsamling.

Beholderen tømmes med ét greb. Træk håndtaget ned, og de 36 liter frigøres med det samme. Ingen værktøj, ingen løsning af slanger, og beholderen står i en god arbejdshøjde, så ryggen bliver skånet.
Udviklet til at stå og køre. Kontinuerlig punktudsugning direkte på tabletpresseren, granulatoren eller kapselfyldemaskinen, døgnet rundt om nødvendigt.
Den fylder stort set ingenting på gulvet. Maskinen er bygget i højden og optager kun 51 × 66 cm, altså cirka en tredjedel af en europalle. Den kan stå fast ved siden af maskinen uden at være i vejen, og de fire hjul gør, at én person kan flytte den.
Filteret renses mekanisk. Den manuelle filterryster (MFS) klarer rensningen uden trykluft og uden elektronik. Færre dele at vedligeholde og kvalificere.
Renrumsegnet med HEPA eller ULPA. Med HEPA H14 eller ULPA U15 monteret lever maskinen op til ISO Klasse 4.
68 dB(A). Lav nok til, at den kan køre hele dagen i et rum, hvor der også arbejder mennesker.

Kontakt os Hent datablad (PDF)

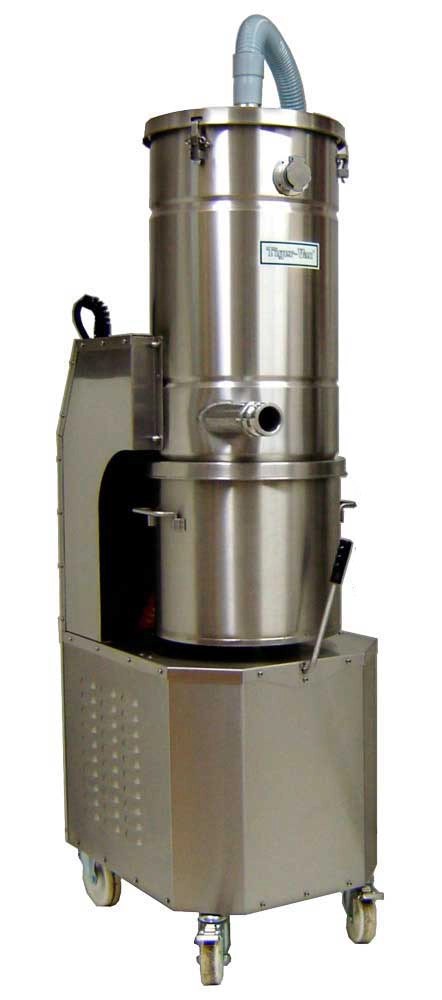

Tiger-Vac CD-2600 CR (MFS) renrumsstøvsuger i rustfrit stål med manuel filterryster

HEPA H14, 99,995 % ved 0,3 µm (tilvalg)

ULPA U15, 99,999 % ved 0,12 µm (tilvalg)

ISO Klasse 4 med HEPA eller ULPA monteret

Alle HEPA og ULPA systemer aerosoltestes fra fabrik

Sådan virker den

Se maskinen arbejde

Vi har skåret et vindue i filterhuset og beholderen, så du kan se, hvad der sker indeni, mens maskinen kører. Vælg en fane og følg med: støvet ved pressen, de tabletter der falder ved siden af, beholderen der tages ud, og hele luftens vej gennem maskinen.

01 Punktudsugning af støv ved pressen

Det er støvet, der skal væk, ikke produktionen. Svøbet sidder over presseværktøjet, hvor støvet opstår, og det er én sammenhængende kanal derfra og ned til studsen på maskinskabet, et godt stykke under udløbet. Tabletterne har fri bane og fortsætter i linjen. Kanalen er tegnet uden på skabet, så man kan følge den.

Sådan kører den til daglig. Maskinen holder undertryk i pressen og suger støvet væk i samme sekund, det opstår, mens tabletterne går uberørt videre i produktionen. Fordi motoren er bygget til kontinuerlig drift, kan den stå tilsluttet døgnet rundt.

02 Overskydende tabletter samles op inde i pressen

Den anden opgave er det, der falder ved siden af. Under bordet sidder en fast opsamling, der fanger de tabletter, som ikke når banen, og en kanal fører dem ned til en fast studs på maskinskabet. Slangen er monteret fast, så der ikke ligger noget på gulvet, og operatøren ikke skal gøre noget.

Det tangentiale indløb sætter luften i rotation, og fordi tabletterne er tungere end luften, bliver de slynget ud mod væggen, mister farten og falder hele ned i de 36 liter. De kommer aldrig op i keglen eller i filterposen, og de kan tages ud igen, når beholderen tømmes.

03 Sådan kommer beholderen ud

Det er her, forskellen mærkes i hverdagen. Håndtaget trækkes nedad, låsen slipper, og beholderen går fri og kan trækkes lige ud.

Håndtaget svinger nedad, så beholderen kan komme forbi det. Der skal ikke bruges tilbehør, og hverken slanger eller filtre skal afmonteres først. Fleksslangen, trykreduceringsventilen, blæseren og det runde filterhus bag på maskinen bliver siddende urørt. Beholderens overkant sidder godt en meter over gulvet, så tømningen sker i en højde, ryggen kan holde til.

04 Luftens vej gennem maskinen

Her er hele vejen, fra luften kommer ind til den slipper ud i rummet igen. De orange pile viser retningen.

Cyklonen presser luften ned, så det tunge falder fra med det samme. Derefter går luften op igen og ind i filterposen udefra: bunden og siderne er den beskidte side, og det er der, støvkagen sætter sig, mens buret indeni holder posen udspilet. Den rene luft forlader filterhuset gennem en 90 graders studs i toppen, løber ned til trykreduceringsventilen bag på maskinen og videre ned i sidekanalblæseren. Fra blæserens udløb går en slange hen til filterhuset, hvor HEPA eller ULPA sidder, hvis det er valgt til, og derfra slipper luften ud i det fri.

Bygget til at stå fast på procesudstyret

CD-2600 CR (MFS) er udviklet til kontinuerlig punktudsugning direkte på procesmaskiner i farmaceutisk produktion. Den typiske opgave er en tabletpresser, hvor maskinen suger støv og frafald væk fra pressen, mens den kører, men den bruges lige så ofte på granulatorer, kapselfyldemaskiner, sigter og pakkelinjer. Fordi motoren er beregnet til kontinuerlig drift, kan maskinen stå tilsluttet døgnet rundt uden at skulle køle af undervejs.

Bogstaverne i typebetegnelsen siger, hvad den kan. CR står for Clean Room, altså den udgave, der er beregnet til renrum og farmaceutiske miljøer. MFS står for Manual Filter Shaker, en manuel filterryster, der renser hovedfilteret mekanisk. Der skal hverken trykluft eller styringselektronik til, og det er en fordel, når anlægget skal kvalificeres og vedligeholdes.

Maskinen bruges også til at samle tabletter op. Tabletterne suges ned i beholderen uden at blive knust undervejs, og de kan derfor vejes eller kasseres efter jeres egen procedure. Skal maskinen indgå i egentligt containment på OEB 3 eller derover, rækker den her model ikke alene. Så anbefaler vi en løsning med bag-in/bag-out eller lukket kanister, og det ser vi gerne på sammen med jer.

Beholderen frigøres med ét greb

Det lyder som en lille ting, men det er den detalje, driftspersonalet mærker hver eneste dag. Du trækker håndtaget på siden ned, og den 36 liters beholder frigøres med det samme. Så ruller du den ud, tømmer den og sætter den tilbage. Der skal ikke bruges værktøj, der skal ikke afmonteres slanger eller filtre først, og du behøver ikke være to om det.

Beholderen sidder desuden i en fornuftig arbejdshøjde. Du skal hverken ned på knæ eller løfte over skulderhøjde, hvilket gør en reel forskel, når den skal tømmes flere gange i døgnet. Vi vælger tit netop denne model, fordi tømningen er så enkel, at den rent faktisk bliver udført til tiden.

Så lidt fylder den: 51 × 66 cm på gulvet er cirka en tredjedel kvadratmeter, altså godt en tredjedel af en europalle. Til gengæld er den 191 cm høj, fordi hele opbygningen står lodret. I praksis betyder det, at maskinen kan blive stående permanent ved siden af en tabletpresser, også i et rum hvor der er kamp om kvadratmeterne.

MFS, MRP eller ARP: hvilken filterrensning skal I vælge?

CD-2600 CR findes med tre forskellige måder at rense hovedfilteret på. Grundmaskinen er den samme, og forskellen ligger i, hvordan og hvornår filteret bliver gjort rent.

System	Sådan renses filteret	Vælg den, hvis
MFS, manuel filterryster (denne side)	Filteret rystes rent mekanisk. Ingen trykluft, ingen elektronik.	Filteret skal renses ved batchskift eller vagtskifte, og I vil have færrest mulige komponenter.
MRP, manuel omvendt spuling	Luftstrømmen vendes manuelt gennem filteret.	I foretrækker rensning uden mekanisk rystning ved planlagte stop. Se MRP modellen.
ARP, automatisk omvendt spuling	Luftstrømmen vendes automatisk, mens maskinen kører.	Støvbelastningen er så høj, at filteret skal renses flere gange i timen midt i produktionen. Se ARP modellen.

Tekniske specifikationer

Maskinen leveres med to motorstørrelser. Den mindste dækker de fleste opgaver på en enkelt tabletpresser, mens den store bruges, hvor der er længere slangetræk eller flere opsugningspunkter.

Parameter	2,2 kW motor	3,7 kW motor
Spænding og frekvens	400 V, 50 Hz, trefaset. Findes ikke enfaset.
Effekt	2,2 kW (2200 W)	3,7 kW (3700 W)
Strømforbrug	6 A	7,4 A
Luftmængde	330 m³/h	340 m³/h
Undertryk maks.	3.300 mm H₂O	3.560 mm H₂O
Vakuumaflastningsventil (VRV)	2.795 mm H₂O	3.050 mm H₂O
Lydniveau (EN ISO 11203)	68 dB(A)
Motor	Totalt indkapslet og ventilatorkølet motor (TEFC), monteret lodret
Drift	Kontinuerlig
Filterrensning	Manuel filterryster (MFS)
Sugeindløb	Ø50 mm
Opsamlingsbeholder	36 liter, frigøres med ét greb
Opsamlingstype	Kun tør opsamling
Mål (H × B × L)	191 × 51 × 66 cm
Gulvareal	0,34 m², cirka en tredjedel af en europalle
Vægt (maskine alene)	112 kg
Kabellængde	10 m
Understel	Carriage Base (CB) med fire hjul
Stikprop	Medfølger ikke
Renrumsklasse	ISO Klasse 4 med HEPA eller ULPA monteret

Varianter og varenumre

Serien fås i to udførelser. Forskellen ligger i, hvor meget af maskinen der er i rustfrit stål:

Helt i rustfrit stål (111464B1 og 111468B1). Både beholder, filterkammer, motorhus og understel er i rustfrit stål. Det er den udgave, vi anbefaler til vaskbare rum og til miljøer med rengøringsmidler eller desinfektionsmidler.
Rustfrit stål og hvid pulverlakering (111308B1 og 111319B1). De produktberørte dele, altså beholder og filterkammer, er i rustfrit stål, mens chassiset og motorhuset er hvidt pulverlakeret. Det er den klassiske WHITE LINE udgave, og den er billigere, når maskinen ikke skal spules.

Vi bekræfter altid den præcise materialefordeling på ordrebekræftelsen, så I har den på skrift til jeres dokumentation.

Varenr.	Udførelse	Motor	Luftmængde og undertryk
111464B1	Helt i rustfrit stål	2,2 kW	330 m³/h ved 3.300 mm H₂O
111468B1	Helt i rustfrit stål	3,7 kW	340 m³/h ved 3.560 mm H₂O
111308B1	Rustfrit stål og hvid pulverlakering	2,2 kW	330 m³/h ved 3.300 mm H₂O
111319B1	Rustfrit stål og hvid pulverlakering	3,7 kW	340 m³/h ved 3.560 mm H₂O

Filtrering og renrumsegnethed

Maskinen leveres som standard med et PTFE lamineret hovedfilter med spændebånd samt et filterbur, der holder filteret på plads, når det rystes. Det er tilstrækkeligt til almindelig procesudsugning, men skal maskinen stå i et klassificeret rum, skal den have et efterfilter i et separat filterhus:

HEPA H14 med mindst 99,995 % effektivitet ved 0,3 µm, testet efter IEST-RP-CC001 og klassificeret H14 efter MPPS metoden i EN 1822.
ULPA U15 med 99,999 % ved 0,12 µm og 99,9995 % ved 0,18 µm, testet efter IEST-RP-CC001 og klassificeret U15 efter MPPS metoden i EN 1822.

Vær opmærksom på, at grundmaskinen med det almindelige rystefilter ikke i sig selv er ISO Klasse 4 egnet. Det er tilvalget af HEPA eller ULPA, der løfter maskinen op i renrumsklasse, og vi anbefaler ULPA, når den skal stå fast i et klassificeret rum. Samtlige HEPA og ULPA systemer aerosoltestes for lækage, inden de forlader fabrikken.

Dokumentation: Vi leverer testcertifikat på det monterede filter og EU-overensstemmelseserklæring på maskinen sammen med leverancen. Skal I bruge papirerne tidligere, for eksempel til en leverandørkvalificering eller en URS, sender vi dem gerne på forhånd. Ring eller skriv, så finder vi ud af, hvad I har brug for.

Filtre, poser og reservedele

Medfølger maskinen

Varenr.	Beskrivelse
215025TA	Hovedfilter med spændebånd, PTFE lamineret. Støttering og bur sælges separat.
214685A	Filterbur, zinkbelagt

HEPA og ULPA filtre med filterhus (tilvalg)

Varenr.	Beskrivelse
213182	HEPA filter, Ø35,1 cm og 9,8 cm højt, mindst 99,995 % ved 0,3 µm, med monteret pakning
213181	ULPA filter (U15), Ø35,1 cm og 9,8 cm højt, klassificeret til 250 CFM
215014B	Filterhus til CD-2600 STD og CRS, pulverlakeret stål
215012	Filterhus til CD-2600, rustfrit stål AISI 304

Opsamlingsposer (tilvalg)

Varenr.	Beskrivelse
214987	Polyliner, klar med snørrelukning. Pakke med 5 stk.
213780	Holdeplade til polyliner, til motorer op til 5 HK

Slanger og tilbehør (tilvalg)

Varenr.	Beskrivelse
500390	Klar polyuretanslange SD, Ø50 mm, let og slidstærk. Sælges pr. meter.
635078	Klar polyuretanslange SD, Ø64 mm, let og slidstærk. Sælges pr. meter.
500159	Spændebånd, Tridon skruetype str. 32, rustfrit stål
635016	Slangespændebånd, rustfri skruetype til Ø64 mm slange
500168	Slangemuffe Ø50 mm til Vacuflex slange Ø50 mm
635248	Slangemuffe til trådarmeret slange Ø64 mm
500198	Muffeovergang fra Ø50 mm til Ø63,5 mm (500168 og 635248)

Brug kun anbefalet tilbehør. Se også vores tilbehørsunivers VACE og slangeprogrammet FlexCore.

Billeder

Tiger-Vac CD-2600 CR (MFS) set forfra i rustfrit stål — CD-2600 CR (MFS) på Carriage Base med fire hjul

Tiger-Vac CD-2600 med den 36 liters beholder rullet ud til tømning — Beholderen rullet ud. Ét greb i håndtaget, og de 36 liter er fri.

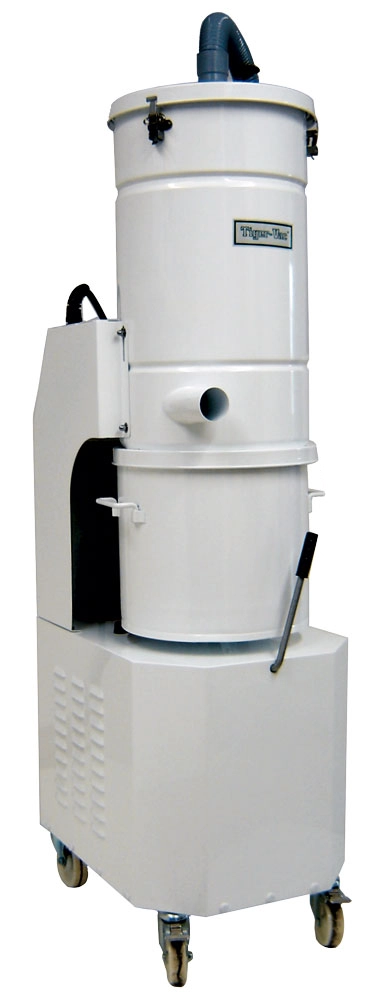

Tiger-Vac CD-2600 CR (MFS) i hvid pulverlakeret udførelse — Samme maskine i hvid pulverlakeret udførelse (WHITE LINE)

Tiger-Vac CD-2600 set bagfra med monteret filterhus — Set bagfra, her med monteret HEPA filterhus (tilvalg)

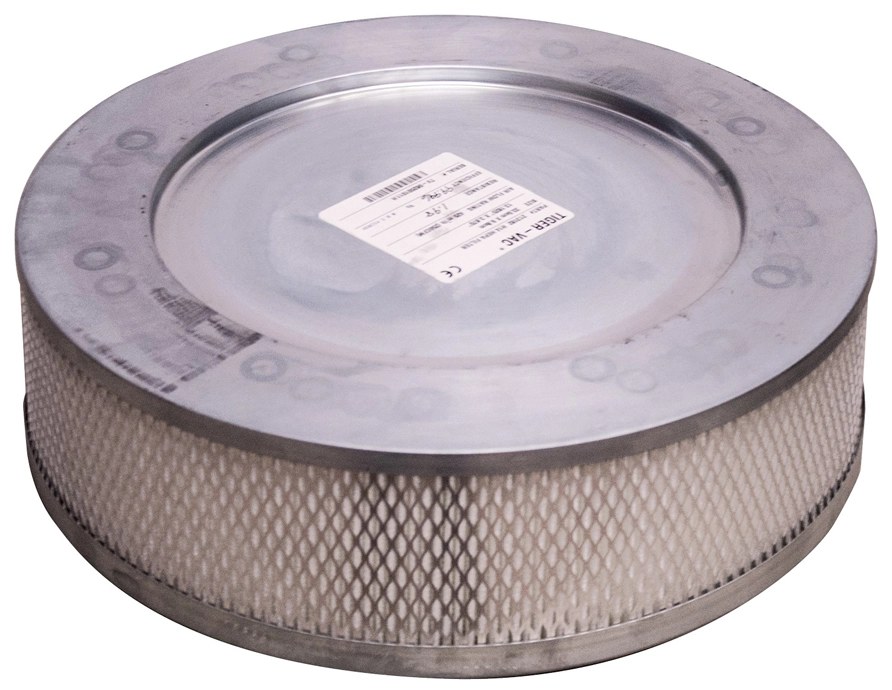

HEPA H14 filter til Tiger-Vac CD-2600, varenummer 213182 — HEPA filter, varenummer 213182 (tilvalg)

Tiger-Vac CD-2600 i størrelsesforhold til en voksen person — Størrelsesforhold. Maskinen er 191 cm høj og smal som en skabslåge.

Relaterede modeller

CD-2600 CR (MRP) WHITE LINE

Samme maskine med manuel omvendt spuling

CD-2600 CR (ARP) WHITE LINE

Automatisk filterrensning til høj støvbelastning

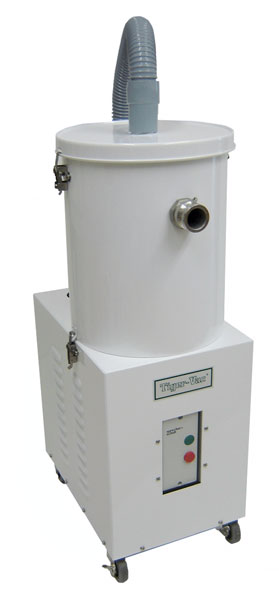

CD-1501 CR (STD) WHITE LINE

Mindre renrumsmodel til lettere opgaver

Spørgsmål og svar

Hvor let er det at tømme beholderen?

Meget let, og det er en af grundene til, at maskinen fungerer godt i daglig drift. Du trækker håndtaget ned, og beholderen frigøres med det samme. Derefter ruller du den 36 liters beholder ud og tømmer den. Beholderen sidder i god arbejdshøjde, så du hverken skal bukke dig ned til gulvet eller løfte over skulderhøjde. Der skal ikke bruges værktøj, og du behøver ikke afmontere slanger eller filtre først.

Hvad betyder MFS, og hvordan renses filteret?

MFS står for Manual Filter Shaker, altså en manuel filterryster. Filteret renses mekanisk ved at betjene rystefunktionen på maskinen, hvorefter det opsamlede støv falder ned i beholderen. Der skal hverken trykluft eller elektronik til. Det giver færre komponenter at vedligeholde og en enklere kvalificering. Hovedfilteret er PTFE lamineret og leveres med spændebånd og bur (varenummer 215025TA og 214685A).

Hvad er forskellen på MFS, MRP og ARP i CD-2600 CR serien?

Alle tre er måder at rense hovedfilteret på, og grundmaskinen er den samme. MFS ryster filteret rent mekanisk uden trykluft. MRP (Manual Reverse Purge) vender luftstrømmen manuelt gennem filteret. ARP (Automatic Reverse Purge) gør det samme automatisk under drift og er beregnet til høj og vedvarende støvbelastning. Vores tommelfingerregel: skal filteret renses flere gange i timen midt i produktionen, peger det på ARP. Skal det ske ved batchskift eller vagtskifte, er MFS både billigere i indkøb og enklere at holde i drift.

Kan maskinen bruges i et ISO Klasse 4 renrum?

Ja, når den er bestykket med HEPA eller ULPA. Grundmaskinen med det almindelige rystefilter er ikke i sig selv ISO Klasse 4 egnet. Vælger du HEPA H14 eller ULPA U15 som tilvalg, opfylder maskinen ISO Klasse 4 (tidligere Class 10). Tiger-Vac aerosoltester alle HEPA og ULPA systemer for lækage, inden de forlader fabrikken, og maskinen skal enten stå i renrummet eller kobles på rummets udsugning.

Hvilke filtre kan vælges til?

HEPA H14 (varenummer 213182) med mindst 99,995 % effektivitet ved 0,3 µm, eller ULPA U15 (varenummer 213181) med 99,999 % ved 0,12 µm. Filteret sidder i et separat filterhus, som vi leverer enten pulverlakeret (215014B) eller i rustfrit stål AISI 304 (215012). Vi anbefaler ULPA, når maskinen skal stå fast i et klassificeret rum.

Kan maskinen leveres enfaset?

Nej. CD-2600 CR (MFS) er en ren trefaset model og leveres udelukkende med 400 V, 50 Hz. Det gælder alle fire varenumre i serien. Har I kun enfaset strøm til rådighed, finder vi en anden model, der passer til opgaven.

Kan den bruges til opsamling af tabletter?

Ja. Tabletopsamling er en af de opgaver, maskinen oftest løser hos farmaproducenter. Tabletterne suges ned i den 36 liters beholder uden at blive knust undervejs, og fordi beholderen frigøres med ét greb, kan produktet hurtigt vejes eller kasseres efter gældende procedure.

Hvor meget gulvplads kræver den?

Meget lidt. Maskinen er bygget i højden og optager 51 × 66 cm på gulvet, altså omkring en tredjedel kvadratmeter. Det svarer til godt en tredjedel af en europalle, og den kan derfor stå permanent ved siden af en tabletpresser uden at komme i vejen. De fire hjul gør, at den alligevel kan flyttes af én person.

Hvad betyder »WHITE LINE«?

WHITE LINE er Tiger-Vacs betegnelse for udførelsen med hvid pulverlakering, der er beregnet til renrum og farmaceutiske miljøer. Vi leverer serien enten helt i rustfrit stål eller som en kombination, hvor de produktberørte dele er rustfri og chassiset er hvidt pulverlakeret. Se variantoversigten for varenumrene.

Skal vi se på jeres tabletpresser?

Fortæl os, hvad der skal suges væk, og hvor langt der er fra maskinen til støvsugeren. Så anbefaler vi motorstørrelse, filterløsning og udførelse, og vi siger til, hvis en anden model passer bedre. Rådgivningen er gratis og uforpligtende, og vi sender gerne dokumentationen på forhånd.
