ATEX • II 1/2 GD • Zone 1/21
CD-1200 EX

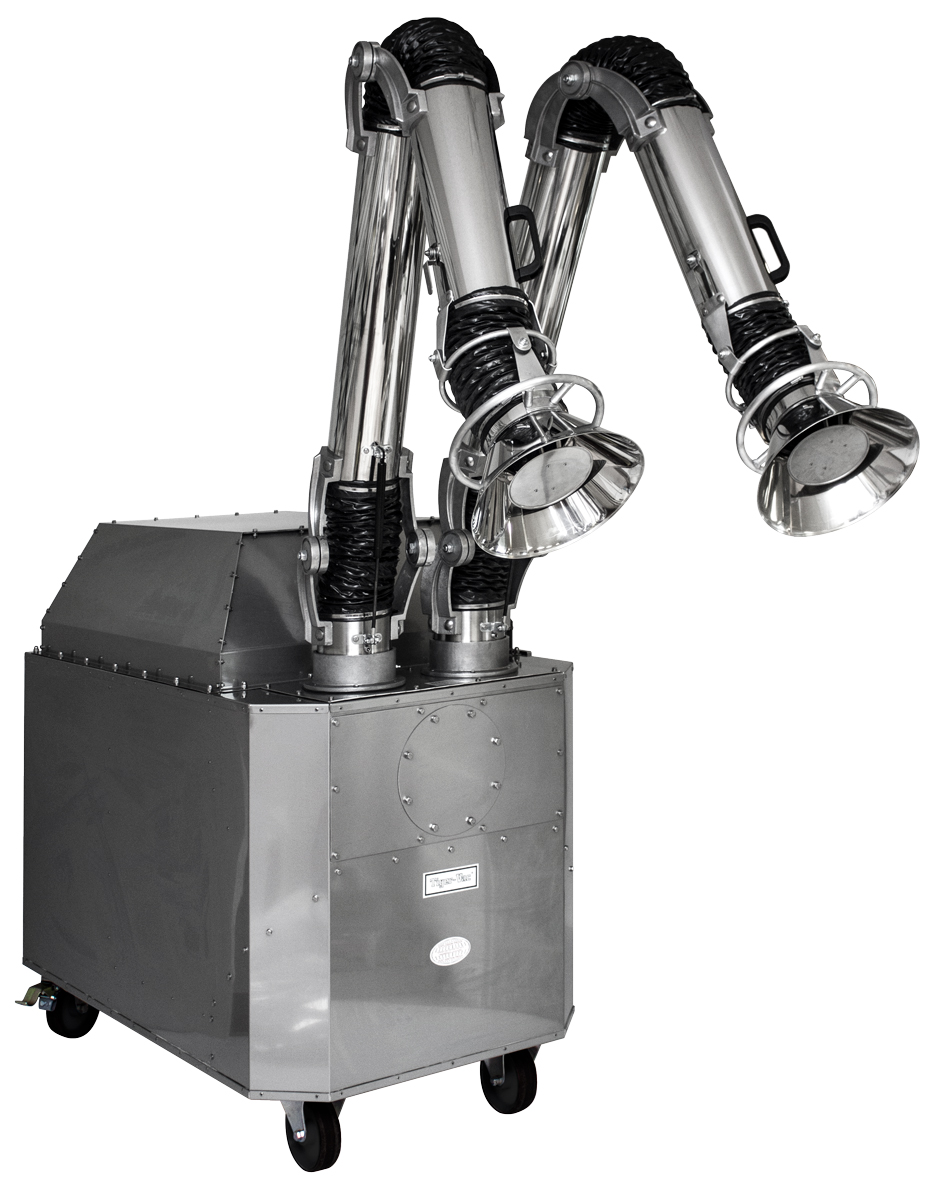

Mobil ATEX-støvopsamler i rustfrit stål med 2.000 m³/h, 4 kW TEFC-motor og to Ø150 mm indtag eller ét Ø200 mm.
- ATEX II 1/2 GD certificeret
- Dobbeltindtag og 2000 m³/h
- 4 kW kraftig TEFC motor
- IP65 beskyttelse
Om CD-1200 EX
CD-1200 EX er en mobil støvopsamler i rustfrit stål type 304 til ATEX-områder. Den er bygget til at fange luftbåret støv og partikler i store mængder: lavt undertryk og stor luftmængde, 2.000 m³/h fra en 4 kW TEFC-motor. Filteret er en ledende, aluminiseret filterpatron, som renses med trykluft fra en 10 L tank, manuelt eller med automatisk timer. En Hemipleat®-patron fås som tilvalg.
Maskinen er mærket II 1/2GD. Udvendigt er den Ex db h IIB T4 Gb og Ex h tb IIIC T135 °C Db IP65, det vil sige kategori 2 til zone 1 og 2 (gas) og zone 21 og 22 (støv). Indvendigt er den Ex h IIC T6 Ga og Ex h IIIC T50 °C Da, altså kategori 1. Den er certificeret efter EN 17348 DT til opsamling af brændbart støv.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-certificering | LCIE 03 ATEX 6295 X, IECEx LCI 10.0040X |
| Eksternt klassifikation | Ex db h IIB T4 Gb + Ex h tb IIIC T135°C Db IP65 |
| Internt klassifikation | Ex h IIC T6 Ga + Ex h IIIC T50°C Da |
| Gaszoner | Zone 1, Zone 2 |
| Støvzoner | Zone 21, Zone 22, Zone 20 (internt) |
| Temperaturområde | -5°C til +37°C |
| Motortype | 4 kW TEFC, 400V 3-fase |
| Strømforbrug | 8,7 A |
| Luftkapacitet | 2000 m³/h |
| Lydniveau | 74 dB(A) |
| Indlæg-diameter | 2 × Ø150 mm eller 1 × Ø200 mm |
| Filter | Ledende aluminiseret filterpatron |
| Trækbakke | 10 L samling |
| Dimensioner (L×B×H) | 137 × 87 × 135 cm |
| Vægt | 215 kg |
| Kabellængde | 10 m standard |
| IP-klasse | IP65 |
Tilbehør

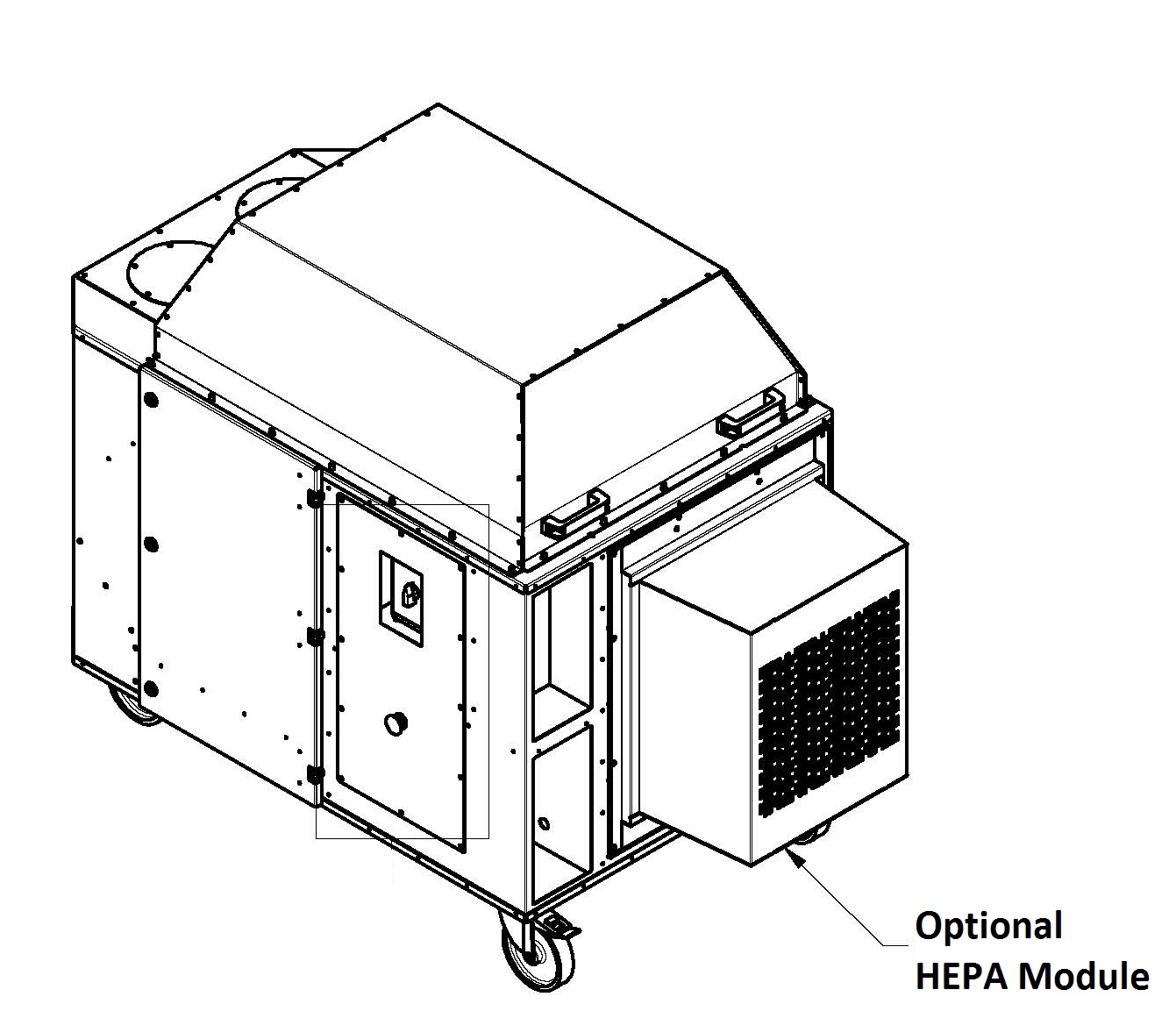

Optional HEPA H14 Modul

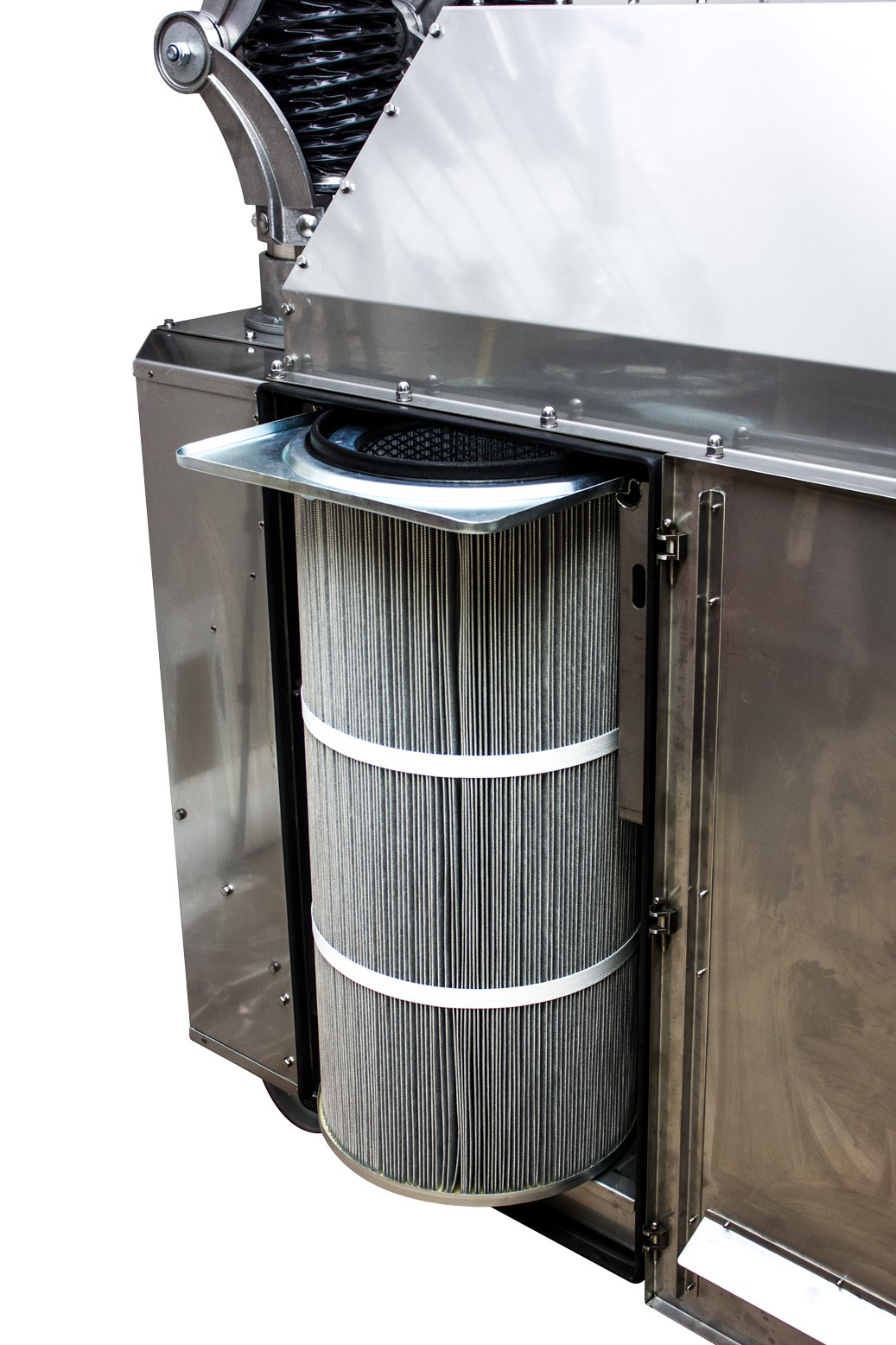

Filterpatroner

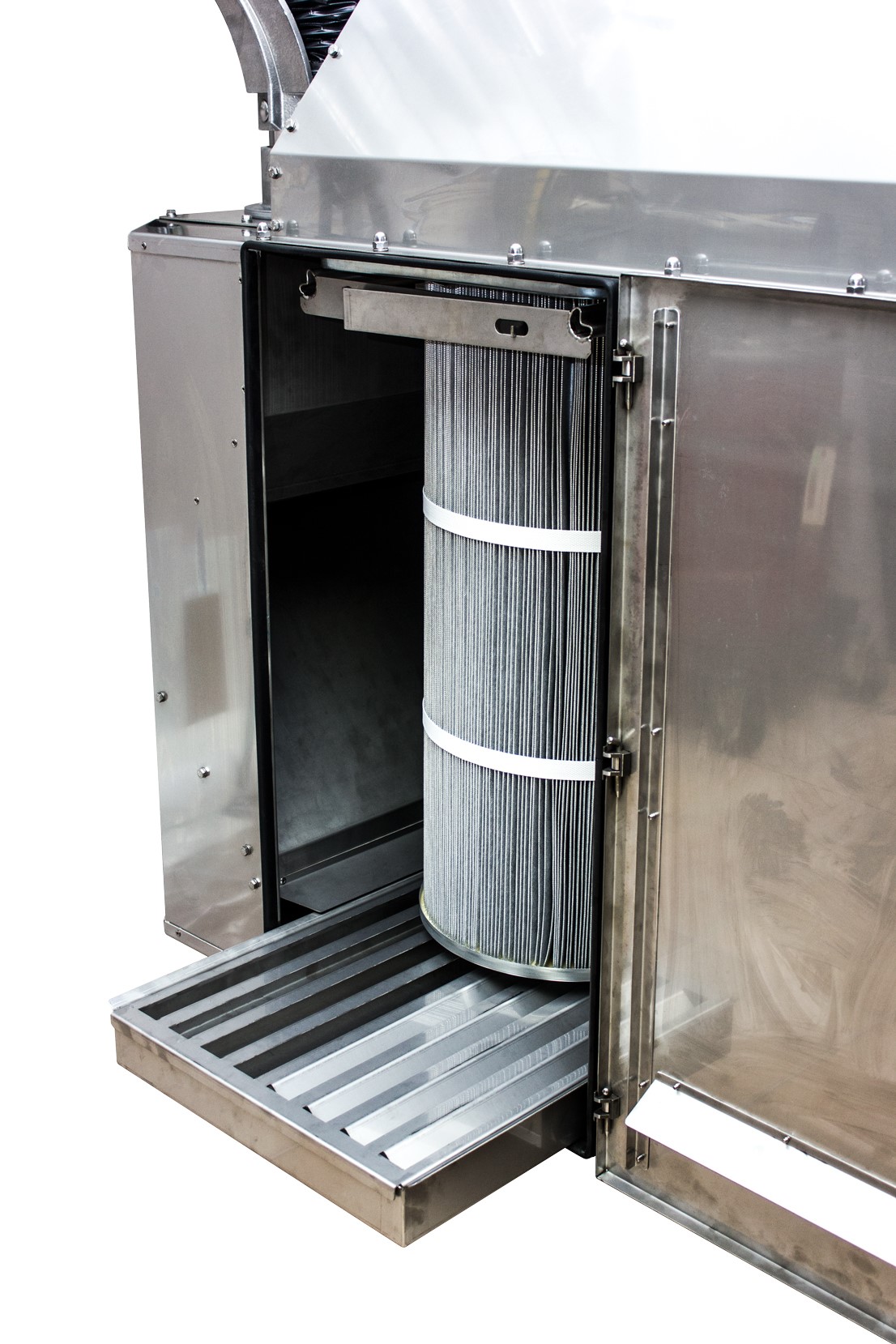

Trækbakke

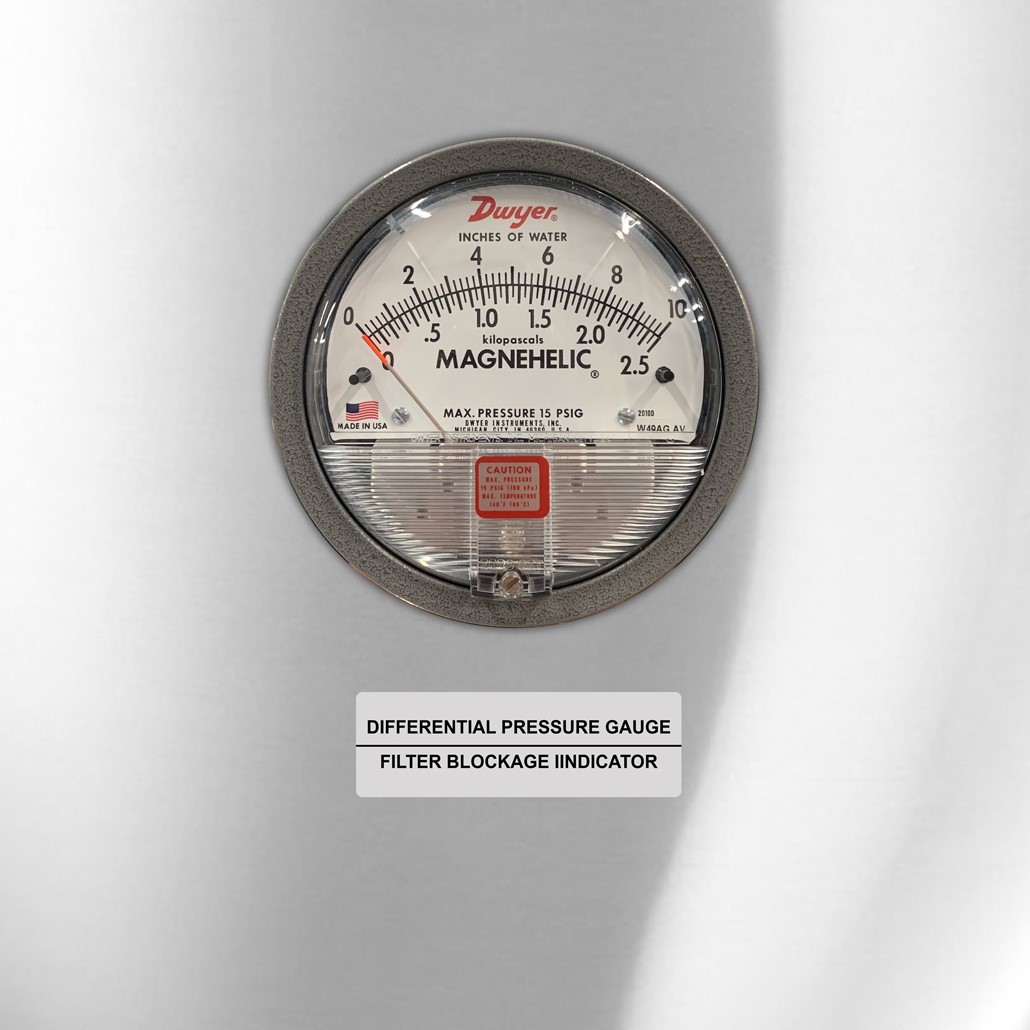

Differenstryk-måler

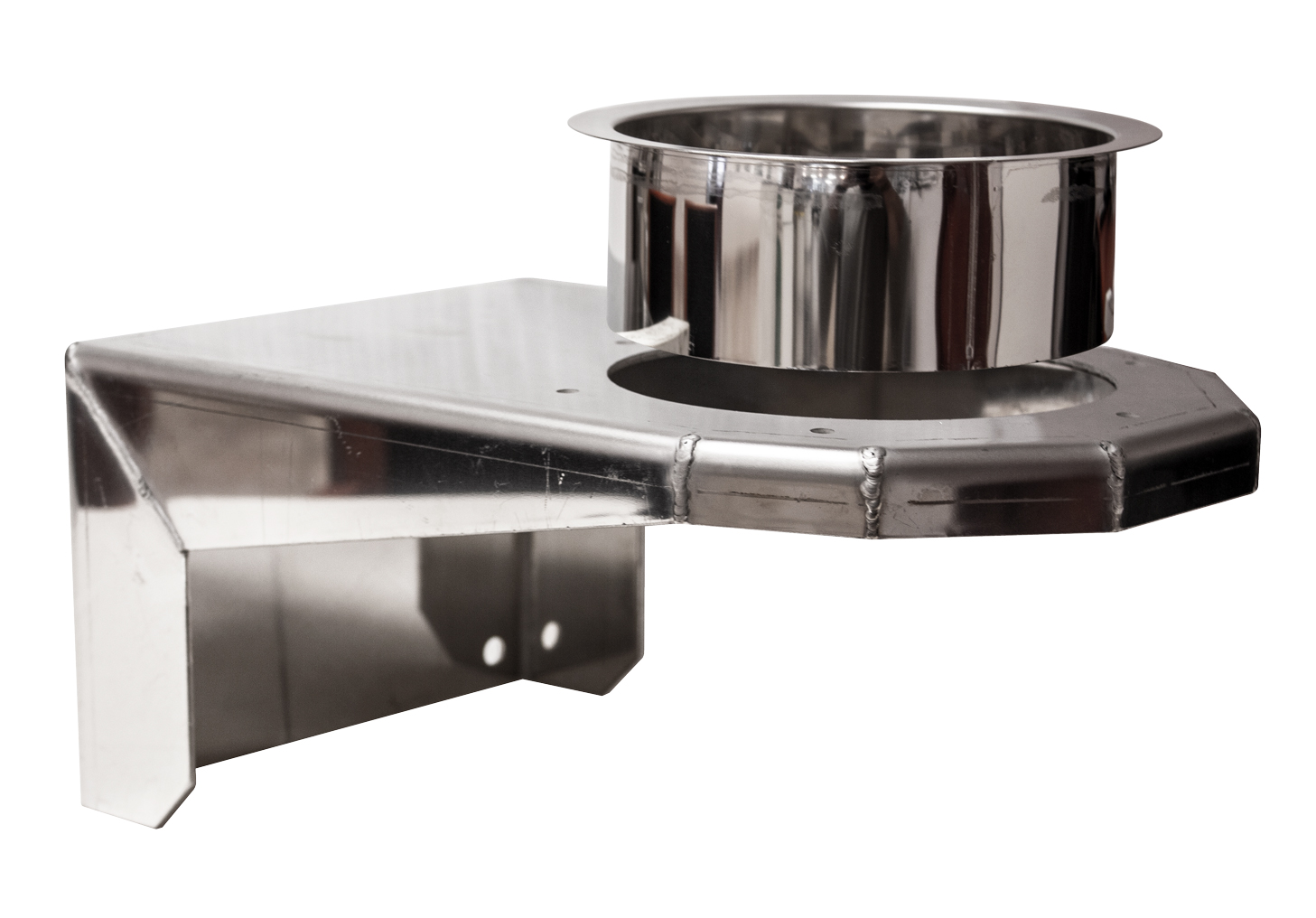

Vægmonterings-beslag
Tilvalg
- MRP — Manuel filterrensning med trykluft fra 10 L tank
- ARP — Automatisk filterrensning med timer (varenr. 113045B1-AUTO)
- Hemipleat®-patron — Filterpatron som tilvalg
- Udsugningsarm — 2 × Ø150 mm eller 1 × Ø200 mm som tilvalg
- Monteringsplade — Rustfri plade med flange til slange eller arm
Spørgsmål og svar
II betyder udstyr til brug over jorden, ikke i miner. 1/2 betyder, at maskinen er kategori 1 indvendigt og kategori 2 udvendigt. G og D betyder, at den er certificeret til både gas og støv. Udvendigt må den derfor stå i zone 1 og 2 (gas) og zone 21 og 22 (støv).
Begge renser filterpatronen med trykluft fra en 10 L tank. Med MRP (Manual Reverse Purge) udløser operatøren rensningen. Med ARP (Automatic Reverse Purge) styrer en timer den.
Udvendigt er den certificeret til zone 1 og 2 (gas) og zone 21 og 22 (støv). Den er en støvopsamler: den opsamler støv og partikler, ikke gasser.
De to Ø150 mm indtag gør det muligt at suge fra to steder på én gang. Alternativt bruges ét Ø200 mm indtag til ét stort sugested.
Ja. Standardfilteret er en ledende, aluminiseret patron, og en Hemipleat®-patron fås som tilvalg. Skal luften HEPA-filtreres, er CD-600 EX med HEPA-efterfilter det oplagte valg.
CD-1200 EX kan betjenes ved temperaturer fra -5°C til +37°C. Det er vigtigt at overholde disse grænser for at opretholde ATEX-certificeringen og sikre optimal ydeevne.
TEFC (Totally Enclosed Fan Cooled) betyder at motoren er helt lukket og køles af sin egen ventilator. Dette design forebygger støvindtrengning og sikrer maksimal sikkerhed i ATEX-miljøer.
