TIMBERDUC PUR 532 CNC (MD)

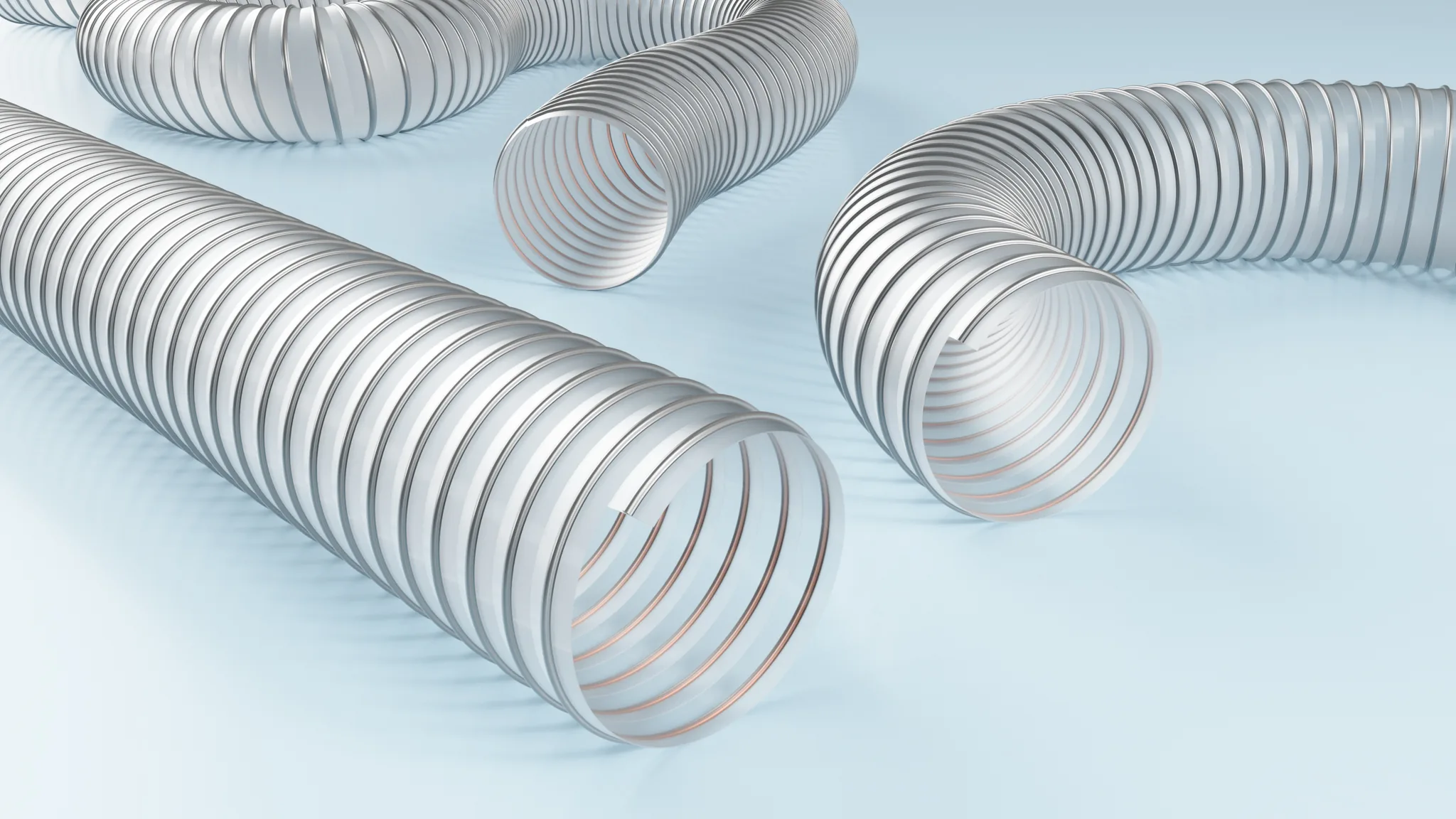

TIMBERDUC PUR 532 CNC (MD) er den specialiserede CNC-variant med mellemhård PUR-væg, designet til CNC-fræsere hvor slangen monteres på bevægelige udsugningsarme. Tilbyder optimal balance mellem fleksibilitet og slidstyrke i krasninger med store diameter.
- DIN 26057 Type 2
- Højfleksibel
- DIN 4102-B1
- -40 til +90 C
- Slidstærk PUR
- Højfleksibel 3:1
Hvorfor denne slange?
TIMBERDUC PUR 532 CNC (MD) er bygget til CNC-maskinernes arbejdsbetingelser: brændbart træstøv, slidende partikler, konstant bevægelse og krav om brandklasse. Slangen er højfleksibel med komprimering 3:1, så den kan følge en udsugningsarm uden at knække, og PUR-væggen tåler den slidning, spaan og støv giver over tid.
PUR-væggens slidstyrke er signifikant overlegen sammenlignet med PVC og gummi, hvilket betyder længere levetid i miljøer hvor slangen konstant udsættes for spån, træstøv og granulat. TIMBERDUC PUR 532 CNC (MD) har fjedret stålspiral indkapslet i væggen -- det giver både trykmodstand, vacuumbestandighed og en glat indvendig overflade der reducerer luftmodstand og prærengørings-aktivitet.
Brandklassifikation efter DIN 4102-B1 betyder at slangen kun brænder lokalt og ikke udbreder flammen. Det er netop det, der gør den anvendelig ved CNC-fræsere, snedkerier og filteranlæg, hvor en flammespredende slange ville eskalere en lokal antændelse.
Hvor bruges den?
Slangen sidder typisk mellem en sug-arm eller maskinhood og en filterunit eller cyklon. I træindustrien er den standardløsningen til alt fra mindre snedkerier med en enkelt sug-arm til store CNC-anlæg hvor flere tusind kubikmeter luft per time skal trafikkeres uden flammespredning eller statisk opladning.
I papirindustrien anvendes slangen ved skæring, perforering og rulning, hvor papirstøv akkumulerer hurtigt. Brandklassen er krævet i mange landes byggelovgivning for installationer på træbearbejdende maskiner. Vi rådgiver gerne om kompatibelt tilbehør og samlinger.
I CNC-fræsere er slangen typisk monteret på en bevægelig udsugnings-arm der følger spindelens bevægelse. Hojfleksibiliteten betyder at slangen ikke knækker i ekstreme positioner, og den lave vægt reducerer belastningen på maskinens udsugnings-arm signifikant.
I daglig tale kaldes TIMBERDUC for træstøvsslange, spån-slange eller udsugnings-slange.
Tekniske specifikationer
Specifikationerne er gældende per fabrikantens factsheet (15.04.2026).
| Materiale | Polyuretan (PUR) |
|---|---|
| Farve | transparent / sort |

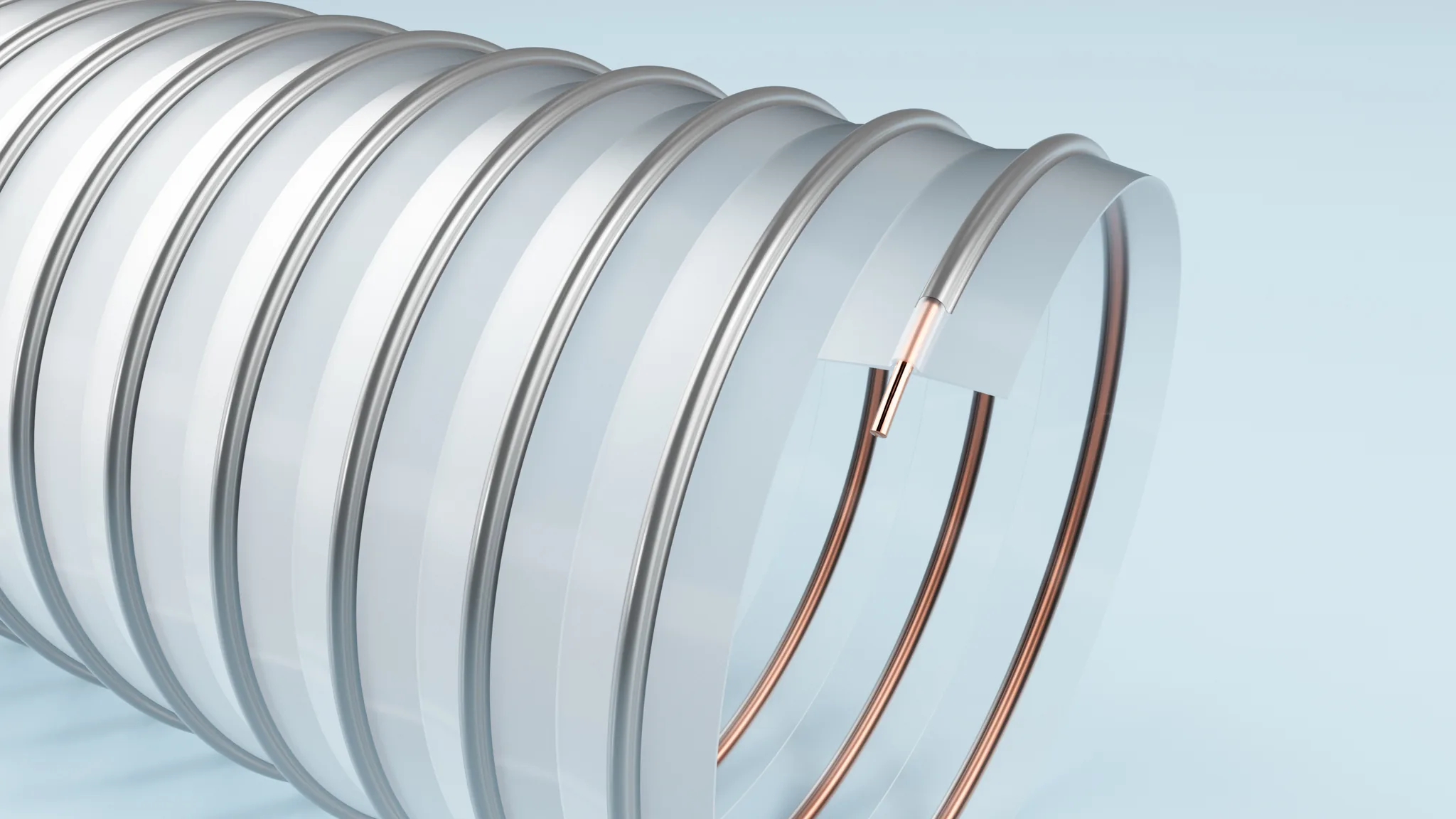

| Vægopbygning | PUR-væg med fjedret stålspiral |
| Spiralmateriale | Fjedret ståltråd indkapslet i væggen |
| Temperatur | -40 til +90 grader C (peak 125 grader C) |
| Brandklasse | DIN 4102-B1 (svært antændelig) |
| Komprimering | 3:1 |
| Belastningsklasse | Mellemhård |
Dimensioner og bestilling
Dimensionstabellen viser de standardvarianter TIMBERDUC produceres i. Yderligere dimensioner er ofte mulige -- kontakt os ved særlige behov.
| Indre Ø |
Vægtykkelse |
Arbejdstryk |
Vakuum |
Bøjeradius |
Maks. længde |
Vægt |
Artikelnr. |
|---|---|---|---|---|---|---|---|
| 200 | 0,7 | 0,245 | 0,03 | 128 | 15 | 1,9 | 53202002533 |
| 225 | 0,7 | 0,215 | 0,025 | 143 | 15 | 2,1 | 53202252533 |
| 250 | 0,7 | 0,195 | 0,025 | 158 | 15 | 2,3 | 53202502533 |
| 280 | 0,7 | 0,175 | 0,02 | 176 | 15 | 2,6 | 53202802533 |
| 300 | 0,7 | 0,16 | 0,02 | 188 | 12 | 2,8 | 53203002533 |
| 315 | 0,7 | 0,155 | 0,02 | 197 | 12 | 2,95 | 53203152533 |
| 356 | 0,7 | 0,135 | 0,015 | 222 | 12 | 3,3 | 53203562533 |
| 400 | 0,7 | 0,12 | 0,015 | 248 | 12 | 3,7 | 53204002533 |
Felter uden værdi (em-dash) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er fremstillet i overensstemmelse med følgende standarder og direktiver.
- DIN 26057 Type 2. Tysk industri-standard for sug- og trykslanger; TIMBERDUC opfylder Type 2-kravene for træindustri-applikationer.
- DIN 4102-B1. Tysk brandklassifikation -- B1 betyder svært antændeligt og kun lokal brænding uden flammespredning.
- RoHS-direktivet (2011/65/EU). Begrænsning af farlige stoffer i elektrisk og elektronisk udstyr. Producenterklæring foreligger.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Hvis du er ved at vælge slange og er i tvivl om det rigtige modstandsniveau eller den rigtige zone-klassifikation, så er disse to artikler et godt sted at starte:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
TIMBERDUC-serien er udviklet til træindustriens specifikke krav: højfleksible suge- og trykslanger der modstår slid, akkumulerer ingen statisk elektricitet og lever op til den tyske træbrancheorganisations sikkerhedsregler. Anvendes på tværs af træforarbejdning, papirindustri og filteranlæg.
Træstøvudsugning er en af de farligste applikationer i industrien, fordi finstøvet er brændbart, danner eksplosive blandinger og opbygger statisk elektricitet hurtigt. Denne variant er dokumenteret på brandklasse og slidstyrke, men ikke på elektriske egenskaber. Indgår statisk elektricitet i risikovurderingen, skal der vælges en AS-variant.
NORRES' datablad for denne variant angiver ingen ATEX-zoneklassifikation, og slangen bør derfor ikke lægges til grund for en zonedokumentation. Den brandhæmmende klassifikation efter DIN 4102-B1 betyder, at slangen kun brænder lokalt og ikke udbreder flammen, hvilket er kritisk i udsugnings- og filterinstallationer.
I CNC-fræsere, savning og slibning udsættes slangen for konstant abrasiv belastning fra spån og partikler. PUR-væggens slidstyrke er signifikant overlegen sammenlignet med PVC eller gummi, hvilket forlænger levetiden i støvede miljøer markant. Højfleksibilitet med kompressionsratio 3:1 gør at slangen kan føres rundt om kanter og maskinkonstruktioner uden at knække.
Tilpassede længder og samlinger
Slangen kan leveres skåret til ønskede længder. Standardlængderne i tabellen kan suppleres med kortere stykker eller kontinuerte ruller efter aftale.
Hos Particulair rådgiver vi gerne om dimensionering, jordforbindelse og koblinger. Send os din anvendelses-skitse, så vurderer vi den rigtige variant og længde.
Ofte stillede spørgsmål
Er TIMBERDUC PUR 532 CNC (MD) ATEX-godkendt?
Nej. NORRES' datablad for denne variant angiver hverken ATEX-klassifikation eller elektriske egenskaber. Skal slangen bruges et sted, hvor statisk elektricitet eller eksplosiv støvatmosfære indgår i risikovurderingen, skal der vælges en AS-variant. TIMBERDUC PUR 533 AS (MD) er dokumenteret til zone 0, 1 og 2 for gasser og brændbare væsker samt zone 20, 21 og 22 for brændbart støv.
Hvad betyder XLD, LD, MD i produkt-navnet?
XLD = ekstra let belastning (tyndere væg, sotter til let støv og luft), LD = let belastning (standard daglig brug), MD = mellem belastning (specifikt til CNC-fræsere, tykkere væg). 533-serien er industriel hård belastning. Vælg variant efter den faktiske mekaniske og tryk-belastning.
Er TIMBERDUC PUR 532 CNC (MD) antistatisk?
Databladet for denne variant nævner ingen antistatiske egenskaber og ingen målt overflade- eller volumenmodstand. Navnet bærer heller ikke AS-mærket, som NORRES bruger om de permanent antistatiske varianter. Kraever din applikation afledning af statisk elektricitet, skal du vælge en AS-variant.
Hvad er forskellen mellem TIMBERDUC og en standard PUR-slange?
TIMBERDUC PUR 532 CNC (MD) har brandklassifikation DIN 4102-B1 og opfylder DIN 26057 Type 2 for sug- og trykslanger. En standard PUR-slange uden brandklassifikation er ikke flammehæmmende, hvilket gør den uegnet til træstøv-udsugning. Forskellen ligger i materiale-formuleringen, ikke i geometrien.
Hvor længe holder TIMBERDUC i dagligt brug?
Levetiden afhænger af belastning og partikel-aggressivitet. Ved daglig spån- og støvudsugning ses typisk 5-10 års levetid for 532 LD og 533 AS, mens 531 XLD i lette anvendelser kan holde 3-5 år. Årlig inspektion af slidpunkter og spiralvikling anbefales.
Kan slangen leveres i andre længder end de listede?
Ja. Standard-rullelængderne i tabellen kan suppleres med kortere stykker eller kontinuerte ruller efter aftale. Kontakt os med din anvendelses-skitse, så finder vi den rigtige variant og længde.
Hvilke koblinger anbefales til denne slange?
Vi anbefaler spændebånd eller dedikerede flangetilkoblinger. Slangen samles typisk via metalkoblinger, der har direkte kontakt med spiralviklingen. Vi rådgiver gerne om dimensionering og leverer komplette samlinger.
Hvordan opbevarer jeg slangen?
Opbevares tørt og mørkt ved stuetemperatur. Slangen kan komprimeres op til 3:1 uden skade. Undgå direkte UV-lys og kontakt med opløsningsmidler under lagring. Slangen leveres typisk på rulle.
