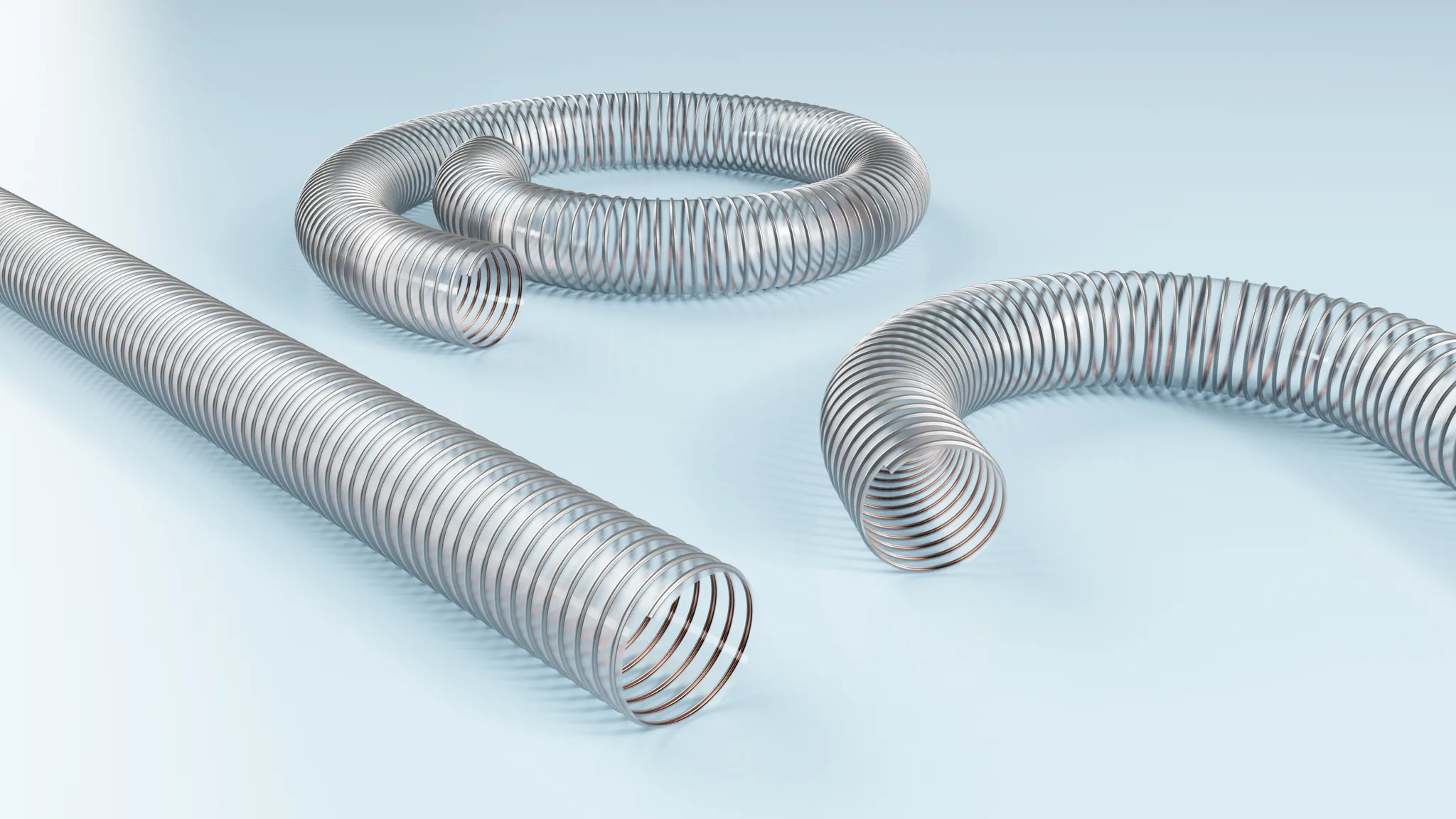

TIMBERDUC PUR 533 AS (MD)

Name: TIMBERDUC PUR 533 AS (MD)
Brand: NORRES
SKU: 5330000

Hvorfor denne slange?

TIMBERDUC PUR 533 AS (MD) er bygget specifikt til træindustriens kombinerede krav: brændbart støv, statisk elektricitet, slidende partikler og brandegenskaber. Den permanent antistatiske PUR-formulering har væg-modstand under 10^9 Ohm både på overflade og i volumen, hvilket lever op til ATEX-direktivets krav for zone 20, 21 og 22 og til NFPA 652's krav for støv-sikkerhed. Det er ikke en additiv overflade-coating, der slides af, men materialet selv.

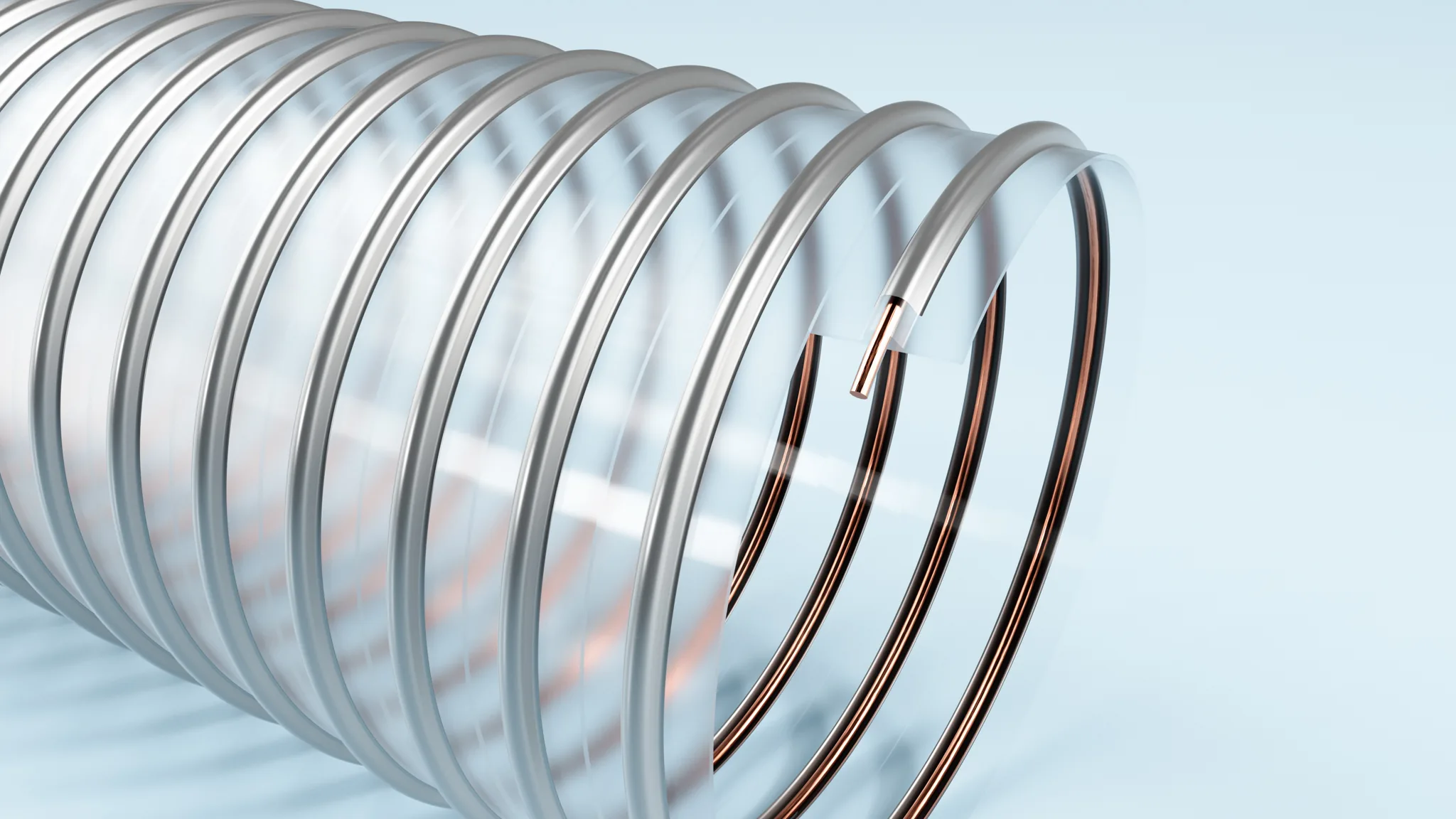

PUR-væggens slidstyrke er signifikant overlegen sammenlignet med PVC og gummi, hvilket betyder længere levetid i miljøer hvor slangen konstant udsættes for spån, træstøv og granulat. TIMBERDUC PUR 533 AS har fjedret stålspiral indkapslet i væggen -- det giver både trykmodstand, vacuumbestandighed og en glat indvendig overflade der reducerer luftmodstand og prærengørings-aktivitet.

Fabrikanten beskriver slangen som flammehæmmende, hvilket sammen med de antistatiske egenskaber gør den til den foretrukne løsning til CNC-fræsere, snedkerier og filteranlæg, hvor en flammespredende slange ville eskalere en lokal antændelse til en eksplosionshændelse i støvsamlingen.

Hvor bruges den?

Slangen sidder typisk mellem en sug-arm eller maskinhood og en filterunit eller cyklon. I træindustrien er den standardløsningen til alt fra mindre snedkerier med en enkelt sug-arm til store CNC-anlæg hvor flere tusind kubikmeter luft per time skal trafikkeres uden flammespredning eller statisk opladning.

I papirindustrien anvendes slangen ved skæring, perforering og rulning hvor papirstov akkumulerer hurtigt. Brandklassen er krævet i mange landes byggelovgivning for installationer på træføde maskiner. Slangen jordes via spændebånd eller dedikerede ATEX-flange-tilkoblinger -- vi rådgiver gerne om kompatible accessoire-løsninger.

I CNC-fræsere er slangen typisk monteret på en bevægelig udsugnings-arm der følger spindelens bevægelse. Hojfleksibiliteten betyder at slangen ikke knækker i ekstreme positioner, og den lave vægt reducerer belastningen på maskinens udsugnings-arm signifikant.

I daglig tale kaldes TIMBERDUC for træstøvsslange, spån-slange eller udsugnings-slange.

Tekniske specifikationer

Specifikationerne er gældende per fabrikantens factsheet (15.04.2026).

Materiale	Polyuretan (PUR), permanent antistatisk
Farve	transparent / sort
Vægopbygning	PUR-væg med fjedret stålspiral; AS-formulering
Spiralmateriale	Fjedret ståltråd indkapslet i væggen
Temperatur	-40 til +90 grader C (peak 125 grader C)
Modstand	<10⁹ Ohm (overflade- og volumen, ISO 8031)
Brandklasse	Flammehæmmende (fabrikanten angiver ingen norm for denne variant)
ATEX	Zone 0, 1 og 2 (gasser og brændbare væsker); zone 20, 21 og 22 indvendig (støv)
Komprimering	3:1
Belastningsklasse	Industriel hård

Dimensioner og bestilling

Dimensionstabellen viser de standardvarianter TIMBERDUC produceres i. Yderligere dimensioner er ofte mulige -- kontakt os ved særlige behov.

Dimensioner, tryk- og vakuumdata for TIMBERDUC PUR 533 AS (MD)
Indre Ø [mm]	Vægtykkelse [mm]	Arbejdstryk DIN 26057, 10 % elong. [bar]	Vakuum aksialt fast [bar]	Bøjeradius [mm]	Maks. længde [m]	Vægt [kg/m]	Rulle [m]	Artikelnr.
40	0,7	1,555	0,47	32	20	0,31	10, 15	53300400000
45	0,7	1,39	0,42	35	20	0,35	10, 15	53300450000
50,5	0,7	1,25	0,38	38	25	0,39	10, 15	53300500000
60	0,7	1,05	0,315	44	20	0,45	10, 15	53300600000
64,5	0,7	0,97	0,29	47	20	0,49	10, 15	53300650000
70	0,7	0,9	0,185	50	25	0,52	10, 15	53300700000
75	0,7	0,84	0,175	53	25	0,55	10, 15	53300750000
80	0,7	0,79	0,16	56	25	0,59	10, 15	53300800000
90	0,7	0,705	0,145	62	25	0,66	10, 15	53300900000
100	0,7	0,635	0,135	68	25	0,86	5, 10, 15	53301000000
110	0,7	0,575	0,125	74	25	0,94	10, 15	53301100000
115	0,7	0,55	0,12	77	25	0,98	5, 10, 15	53301150000
120	0,7	0,53	0,115	80	25	1,02	10, 15	53301200000
126,5	0,7	0,51	0,11	83	25	1,07	10, 15	53301250000
130	0,7	0,49	0,105	86	25	1,1	10, 15	53301300000
140	0,7	0,455	0,095	92	25	1,18	10, 15	53301400000
151,5	0,7	0,425	0,075	98	20	1,3	10, 15	53301500000
160	0,7	0,4	0,07	104	20	1,38	10, 15	53301600000
170	0,7	0,375	0,065	108	20	1,45	10	53301700000
180	0,7	0,355	0,06	116	20	1,54	10, 15	53301800000
202,3	0,7	0,32	0,055	128	15	1,73	5, 10, 15	53302000000
225	0,7	0,285	0,05	143	15	1,92	10	53302250000
250	0,7	0,255	0,045	158	15	2,13	5, 10, 15	53302500000
280	0,7	0,23	0,04	176	15	2,38	10	53302800000
300	0,7	0,215	0,035	188	10	2,55	10	53303000000
315	0,7	0,205	0,035	197	10	2,68	10	53303150000
325	0,7	0,195	0,035	203	10	2,76	10	53303250000
350	0,7	0,185	0,03	218	10	2,97	10	53303500000
400	0,7	0,16	0,03	248	10	3,83	10	53304000000

Felter uden værdi (em-dash) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.

Standarder og overensstemmelse

Slangen er fremstillet i overensstemmelse med følgende standarder og direktiver.

ATEX 2014/34/EU (1999/92/EC). Direktiv for produkter til brug i eksplosionsfarlige områder. Fabrikanten angiver zone 0, 1 og 2 for gasser og brændbare væsker samt zone 20, 21 og 22 indvendigt for pneumatisk transport af brændbart støv og bulkvarer.
TRGS 727 (Tyskland). Tekniske regler for farlige stoffer. Fabrikanten angiver pneumatisk transport af brændbare støv og bulkvarer i zone 20, 21 og 22 indvendigt samt udsugning af brændbart støv i zone 22 indvendigt.
DIN 26057 Type 2. Tysk industri-standard for sug- og trykslanger; TIMBERDUC opfylder Type 2-kravene for træindustri-applikationer.
ISO 8031. Måling af elektrisk modstand i gummi- og plastslanger. TIMBERDUC har overflade- og volumenmodstand under 10^9 Ohm.
NFPA 652. Amerikansk standard for støv-sikkerhed; slangens elektriske modstand i intervallet 10^8-10^9 Ohm lever op til NFPA's krav.
RoHS-direktivet (2011/65/EU). Begrænsning af farlige stoffer i elektrisk og elektronisk udstyr. Producenterklæring foreligger.

Dokumentation og downloads

Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.

Datablad (Particulair) Vores 4-siders datablad med specifikationer, dimensionstabel, anvendelser og kontaktinfo. PDF REACH-erklæring Producenterklæring om compliance med REACH (EC 1907/2006). Dokumentet er på engelsk. PDF · 2026 RoHS-erklæring Producenterklæring om compliance med RoHS-direktivet. Dokumentet er på engelsk. PDF · 2025 ISO 9001-certifikat Kvalitetsledelsescertifikat for produktionen. Dokumentet er på engelsk. PDF Installationsvejledning Generelle installationsretningslinjer. Dokumentet er på engelsk. PDF · 2025 ATEX og TRGS-testrapport Testrapport for ATEX 2014/34/EU og TRGS 727 ift. konduktive og antistatiske slanger. PDF

Hjælp til materialevalg

Hvis du er ved at vælge slange og er i tvivl om det rigtige modstandsniveau eller den rigtige zone-klassifikation, så er disse to artikler et godt sted at starte:

ESD

Det usynlige svageste led

Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.

Læs artiklen

ESD

Kend din ohm

Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.

Læs artiklen

Brancher der bruger den

TIMBERDUC-serien er udviklet til træindustriens specifikke krav: højfleksible suge- og trykslanger der modstår slid, akkumulerer ingen statisk elektricitet og lever op til den tyske træbrancheorganisations sikkerhedsregler. Anvendes på tværs af træforarbejdning, papirindustri og filteranlæg.

Træstøvudsugning er en af de farligste applikationer i industrien, fordi finstøvet er brændbart, danner eksplosive blandinger og opbygger statisk elektricitet hurtigt. TIMBERDUC-slanger har permanent antistatisk væg med overflade- og volumenmodstand under 10^9 Ohm, hvilket lever op til ISO 8031 og NFPA 652. I praksis betyder det at slangen leder akkumuleret ladning til jord så snart den samles og jordes korrekt.

Slangen er klassificeret iht. ATEX 2014/34/EU og TRGS 727 til zone 20, 21 og 22 for brændbart støv indvendigt og til zone 0, 1 og 2 for gasser og brændbare væsker. Fabrikanten beskriver den desuden som flammehæmmende, hvilket er kritisk i udsugnings- og filterinstallationer, hvor en flammespredende slange ville føre ilden videre.

I CNC-fræsere, savning og slibning udsættes slangen for konstant abrasiv belastning fra spån og partikler. PUR-væggens slidstyrke er signifikant overlegen sammenlignet med PVC eller gummi, hvilket forlænger levetiden i støvede miljøer markant. Højfleksibilitet med kompressionsratio 3:1 gør at slangen kan føres rundt om kanter og maskinkonstruktioner uden at knække.

Tilpassede længder og samlinger

Slangen kan leveres skåret til ønskede længder. Standardlængderne i tabellen kan suppleres med kortere stykker eller kontinuerte ruller efter aftale.

Hos Particulair rådgiver vi gerne om dimensionering, jordforbindelse og koblinger til ATEX-applikationer. Send os din anvendelses-skitse, så vurderer vi den rigtige variant og længde.

Se vores tilpassede slangesamlinger

Relaterede slanger

Slanger der ofte overvejes sammen med denne. Forslagene bygger på samme kategori og lignende egenskaber.

Ofte stillede spørgsmål

Hvilke ATEX-zoner er TIMBERDUC PUR 533 AS (MD) dokumenteret til?

NORRES' datablad angiver to forhold. For brændbare væsker dækker slangen zone 0, 1 og 2 indvendigt, og for gasser zone 0, 1 og 2. For brændbart støv dækker den pneumatisk transport af støv og bulkvarer i zone 20, 21 og 22 indvendigt samt udsugning af brændbart støv i zone 22 indvendigt. Slangen skal jordes korrekt, for at modstanden under 10^9 Ohm faktisk leder akkumuleret ladning til jord.

Hvad betyder XLD, LD, MD i produkt-navnet?

XLD = ekstra let belastning (tyndere væg, sotter til let støv og luft), LD = let belastning (standard daglig brug), MD = mellem belastning (specifikt til CNC-fræsere, tykkere væg). 533-serien er industriel hård belastning. Vælg variant efter den faktiske mekaniske og tryk-belastning.

Skal TIMBERDUC jordes for at fungere antistatisk?

Ja. Den antistatiske egenskab kræver at slangen er forbundet til jord via koblingen. En antistatisk slange uden korrekt jordforbindelse er IKKE antistatisk i praksis -- akkumuleret ladning skal kunne ledes væk. Brug ATEX-godkendte spændebånd eller flangetilkoblinger med jord-tilslutning.

Hvad er forskellen mellem TIMBERDUC og en standard PUR-slange?

TIMBERDUC PUR 533 AS (MD) har permanent antistatisk væg med overflade- og volumenmodstand under 10^9 Ohm målt efter ISO 8031, og fabrikanten beskriver slangen som flammehæmmende. En standard PUR-slange uden AS-mærke kan opbygge statisk elektricitet, hvilket gør den uegnet til træstøv-udsugning. Forskellen ligger i materiale-formuleringen, ikke i geometrien.

Hvor længe holder TIMBERDUC i dagligt brug?

Levetiden afhænger af belastning og partikel-aggressivitet. Ved daglig spån- og støvudsugning ses typisk 5-10 års levetid for 532 LD og 533 AS, mens 531 XLD i lette anvendelser kan holde 3-5 år. Årlig inspektion af slidpunkter og spiralvikling anbefales.

Kan slangen leveres i andre længder end de listede?

Ja. Standard-rullelængderne i tabellen kan suppleres med kortere stykker eller kontinuerte ruller efter aftale. Kontakt os med din anvendelses-skitse, så finder vi den rigtige variant og længde.

Hvilke koblinger anbefales til ATEX-installation?

Vi anbefaler ATEX-godkendte spændebånd eller dedikerede flangetilkoblinger med dokumenteret jordforbindelse. Slangen samles og jordes typisk via metalkoblinger der har direkte kontakt med spiralvikling. Vi rådgiver gerne om dimensionering og leverer komplette samlinger med korrekt jord-tilslutning.

Hvordan opbevarer jeg slangen?

Opbevares tørt og mørkt ved stuetemperatur. Slangen kan komprimeres op til 3:1 uden skade. Undgå direkte UV-lys og kontakt med opløsningsmidler under lagring. Slangen leveres typisk på rulle.
