NORFLEX® PUR 441 ROBOTIC SORT

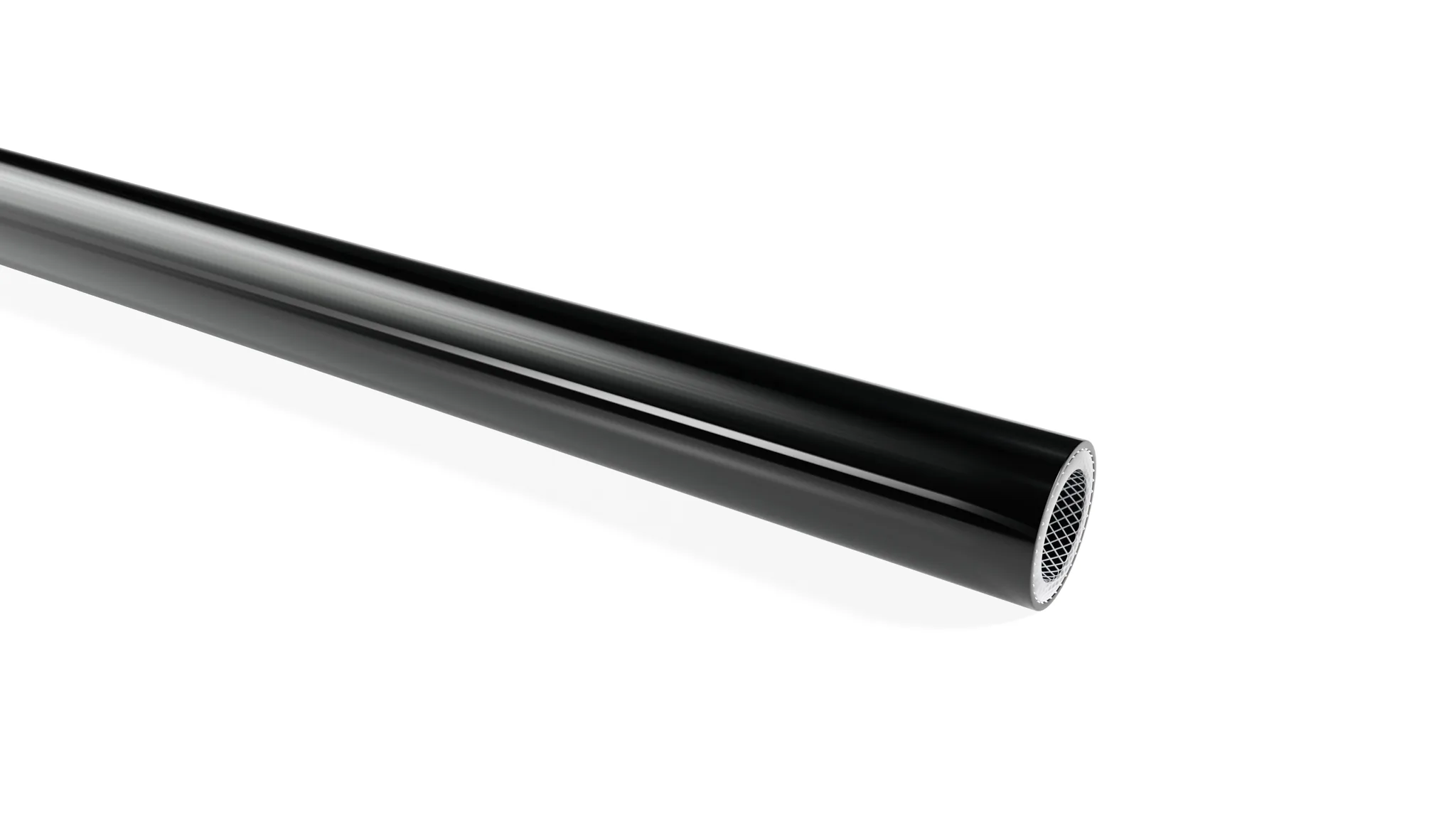

Slidstærk højtryksslange i polyurethan, vævforstærket med polyester-indlæg. Designet specifikt til industrielle robotter, hvor slangen skal følge robotarmens bevægelser cyklus efter cyklus uden at slides eller knække. Driftstryk op til 20 bar, burst-tryk op til 80 bar. Drift fra −35°C til +80°C. Den sorte farve giver visuel adskillelse mellem flere parallelle slanger på samme robot — fx forskellig farve for trykluft, kølevæske og hydraulik.
- Slidstærk PUR
- 20 bar
- 80 bar burst
- −35 til +80°C
- Robot-fleksibel
- Tilskæres efter mål
- Overkørbar + trædefast
- Olie- og kemikaliebestandig
Hvorfor denne slange?
NORFLEX® PUR 441 ROBOTIC SORT er en specialslange til industrirobotter. Robotter har et særligt slid-mønster: hver bevægelses-cyklus bøjer slangen i samme vinkler igen og igen. Standard-slanger slides hurtigt på de specifikke bøjepunkter — PUR + polyester-armeringen i denne slange er valgt netop fordi de tåler dette dynamiske, gentaget belastnings-mønster i tusindvis af cykler.
Den sorte farve er ikke kun æstetisk. På en moderne robotarm sidder flere parallelle slanger, der hver fører sit medie — trykluft, kølevæske, hydraulik. Farvekodning gør det muligt at kende dem fra hinanden uden at følge hver enkelt fra ende til ende. NORRES leverer ROBOTIC-serien i sort, blå, rød og grøn netop af den grund. Der findes ingen fælles branchestandard for, hvilken farve der hører til hvilket medie, så kodeskemaet er noget den enkelte produktion selv fastlægger og dokumenterer.
Hvor bruges den?
På industrirobotter sidder slangen i sin fulde længde langs robotarmens led, med fast monteret kobling i hver ende. Den følger armens bevægelser og skal kunne trække og trykke uden at miste integritet — derfor det høje burst-tryk i forhold til driftstrykket.
På samlebåndsrobotter i bil- og maskinindustrien sidder den i svejse-, lakerings- og montageceller, hvor cyklusfrekvensen er høj og produktionen ofte kører i skiftehold. Hvor længe den holder, afhænger af cyklusfrekvens, bøjeradius, medie og temperatur. NORRES angiver ingen levetid, så den må fastlægges ud fra erfaring i den enkelte installation.
Fabrikanten angiver desuden slangen til kølevandsledninger og køling af sprøjtestøbeforme, til trykluft og vand, som højtryks-sprayslange i landbruget og som inderslange i varmeslanger. Yderlaget er svejsesprøjt-bestandigt, hvilket gør den anvendelig i svejseceller og i slangepakker til svejserobotter.
Ud over robotik angiver NORRES brancherne landbrug, trykkeri, miljø- og rengøringsteknik, svejseindustri samt pumpe- og kompressorindustri.
I daglig tale taler vi om en "robot-slange" eller "PUR robotic" — den sorte farve er det første man genkender ved gennemgang af et robotsetup.
Tekniske specifikationer
Tekniske specifikationer for NORFLEX® PUR 441 ROBOTIC SORT.
| Materiale | Pre-PUR® (premium polyurethan), polyester-indlæg |
|---|---|
| Farve | Sort |
| Inderdiameter | 6,4–12,5 mm |
| Driftstryk | 20 bar |
| Burst-tryk | 80 bar |
| Temperatur | −35 til +80°C |
| Slidstyrke | Robot-grade (cyklisk dynamisk) |
| Konstruktion | Vævforstærket væg, glat inde og ude |
| Bestandighed | Slidstærk yderside; god olie-, benzin- og kemikaliebestandighed |
| Medier | Gas, støv, væske, faststof |
| Konformitet | REACH, RoHS |
| Tilskæres efter mål | Ja |
| Producent-SKU-gruppe | 4410402 |
Konstruktion

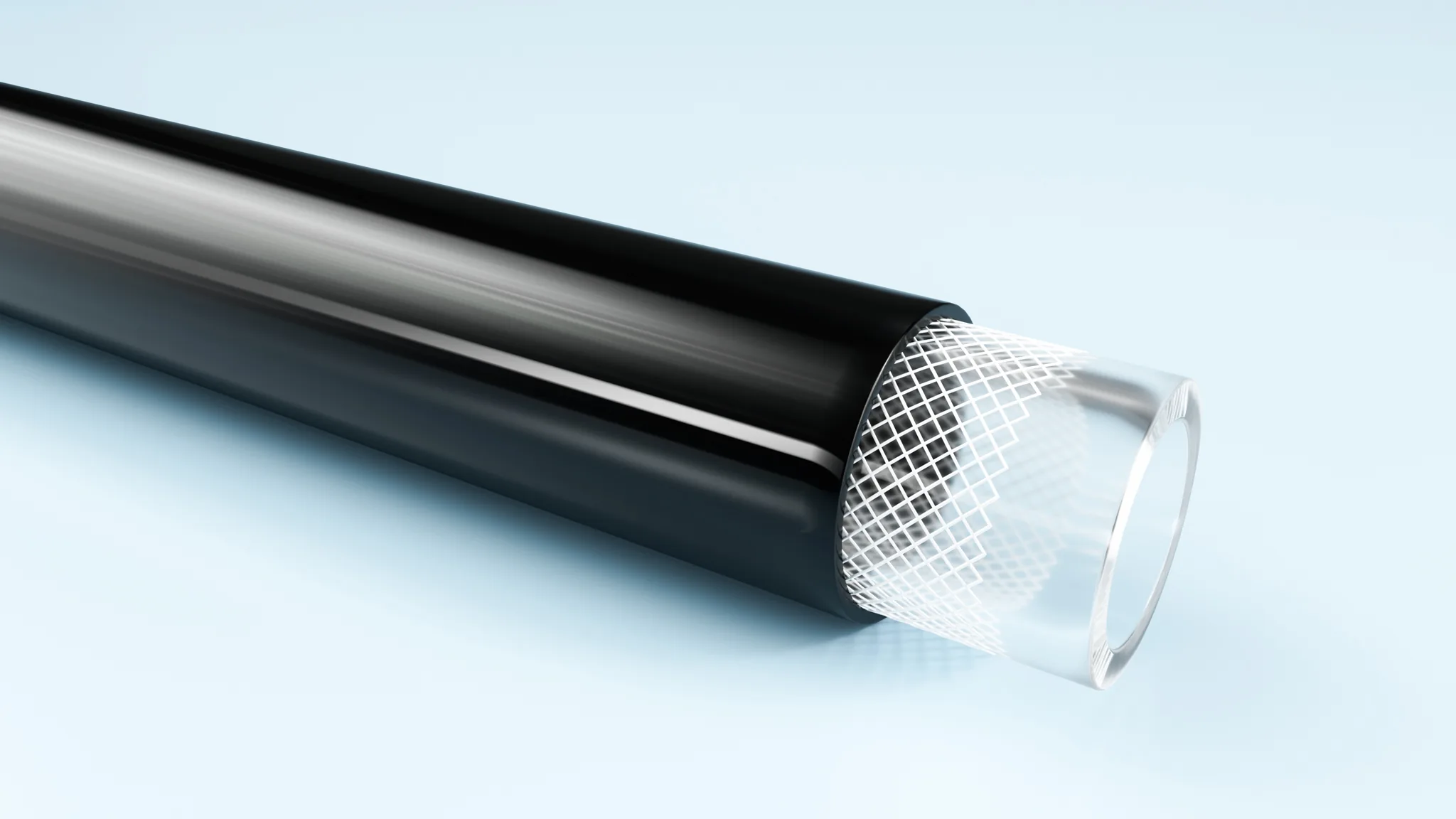

NORFLEX®-konstruktionen som fabrikanten angiver den. Tværsnittet viser, hvordan væggen er bygget op.
- Vævforstærket vægkonstruktion. Polyester-indlæggene optager trykket og holder slangen formfast under gentagen bøjning.
- Glat inde og ude. Væggen er specialfremstillet premium polyurethan (Pre-PUR®). Den glatte inderside giver lavt tryktab, og den glatte yderside er slidstærk, overkørbar og trædefast.
Dimensioner og bestilling
Standarddimensioner for NORFLEX® PUR 441 ROBOTIC SORT. Driftstrykket er 20 bar i alle dimensioner. Burst-trykket er 80 bar i alle dimensioner.
| Indre Ø |
Ydre Ø |
Vægtykkelse |
Arbejdstryk |
Burst-tryk |
Bøjeradius |
Maks. længde |
Vægt |
Rulle |
Mindstemængde |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|---|---|
| 6,4 | 12,7 | 3,15 | 20 | 80 | 22 | 50 | 0,13 | 50 | 6.000 | 44190640402 |
| 9,4 | 16 | 3,3 | 20 | 80 | 55 | 68 | 0,151 | 50 | 50 | 44190940402 |
| 12,5 | 19,5 | 3,5 | 20 | 80 | 69 | 100 | 0,24 | 50 | 50 | 44191280402 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside. Mindstemængde er fabrikantens mindste produktionsordre: 6,4 mm kræver 6.000 m. Denne dimension er ikke lagervare; kontakt os for aktuel tilgængelighed.
Standarder og overensstemmelse
NORFLEX® PUR 441 ROBOTIC er i overensstemmelse med:
- REACH (EC 1907/2006). Producentens REACH-erklæring er tilgængelig som download.
- RoHS. Direktiv 2011/65/EU.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
NORFLEX® PUR 441 ROBOTIC anvendes på tværs af industrier hvor robotter spiller en central rolle:
I bilindustrien er den standard på samlebånds-robotter — særligt i svejse-, lakerings- og montage-celler hvor cyklus-frekvensen er høj og levetiden er kritisk for produktionens uptime.
I generel maskinbygning og automatisering bruges den på pick-and-place-robotter, palleterings-anlæg og emballerings-linjer. Farve-kodningen er vigtig her fordi vedligeholds-personalet skal hurtigt kunne identificere hvilken slange der fører hvilket medie.
Tilpassede længder og samlinger

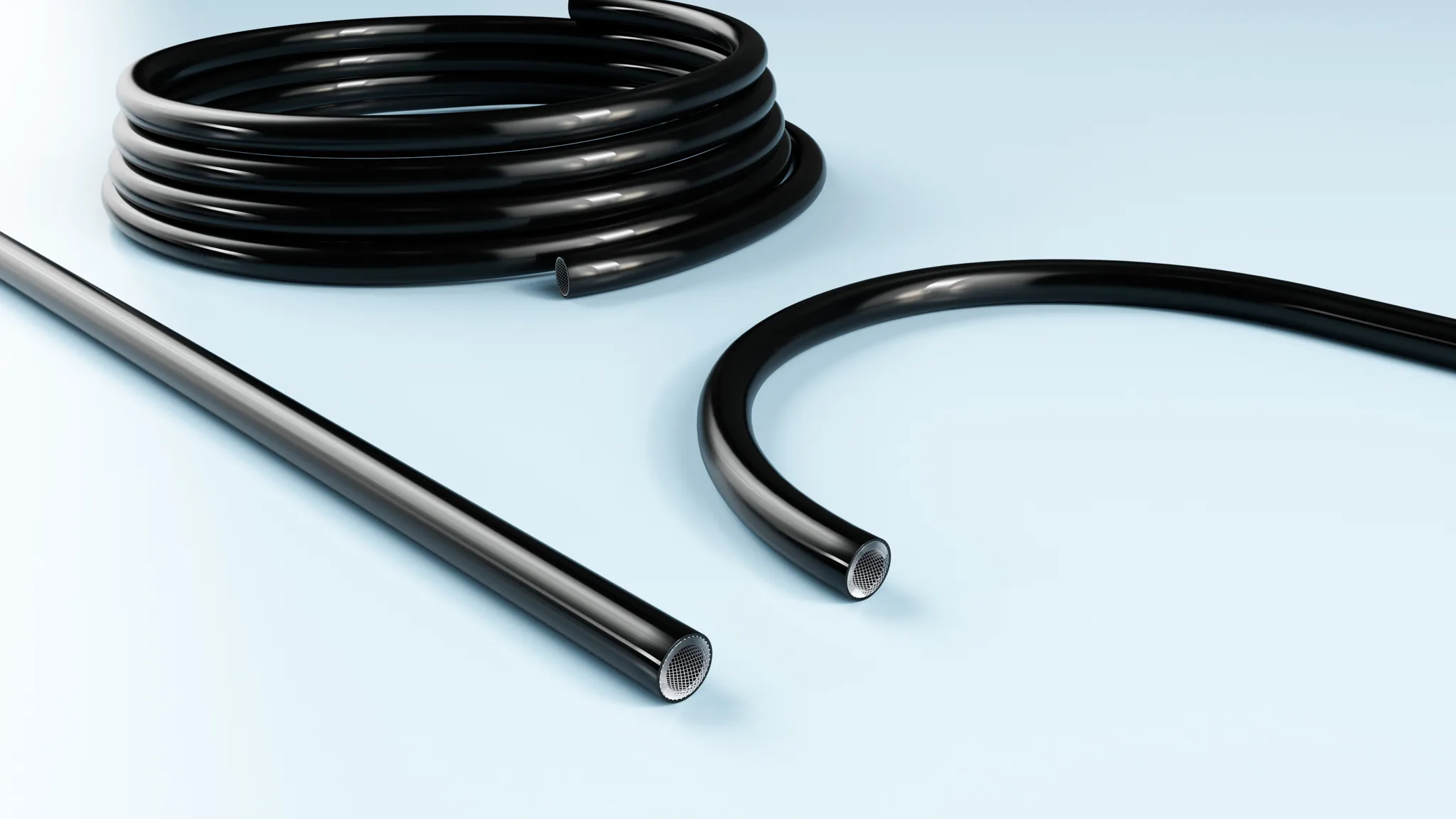

Slangen leveres på rulle i 50 m længder. Vi tilskærer den efter mål og monterer fast med højtrykskoblinger (typisk gevind eller bayonet) som færdig samling — vigtigt for robot-applikationer hvor 20 bar driftstryk er normen.
Til serie-leverancer kan vi etablere identiske længder og koblinger på tværs af alle robot-celler i en installation.
Ofte stillede spørgsmål
Hvorfor er den sort?
Farvekodning på robotslanger gør det muligt for vedligeholdspersonalet hurtigt at se, hvilken slange der fører hvilket medie, uden at følge den fra ende til ende. ROBOTIC-serien fås i sort, blå, rød og grøn, så parallelle slanger kan holdes adskilt. Der findes ingen fælles standard for, hvad de enkelte farver betyder — kodeskemaet fastlægger og dokumenterer den enkelte produktion selv.
Hvad er forskellen på ROBOTIC og standard NORFLEX® PUR 441 FOOD?
ROBOTIC er specialiseret til dynamisk cyklisk belastning på robotarme — derfor er PUR + polyester-armeringen optimeret for fleksibilitet og slid-modstand under gentaget bøjning. FOOD-varianten er food-grade og prioriterer mikrobe-resistens og hygiejne. Vælg ROBOTIC til pneumatik/hydraulik på robotter; vælg FOOD til fødevareproduktion.
Hvor lang er levetiden i en robot?
Det afhænger af cyklusfrekvens, bøjeradius, medie og temperatur, og NORRES angiver ingen levetid for slangen. Den må fastlægges ud fra erfaring i din egen installation. Slangen bør inspiceres regelmæssigt for tegn på slid — overfladiske revner, flosning i vævet, ændret stivhed — og udskiftes proaktivt, før den fejler. Robot-nedetid koster typisk mere end forebyggende vedligehold.
Tåler den 80 bar kontinuerligt?
Nej. 80 bar er burst-trykket — det punkt hvor slangen mekanisk fejler. Driftstrykket (kontinuerligt) er 20 bar. Burst-trykket svarer til 4× driftstrykket i alle dimensioner. Marginen dækker tryk-spidser, ikke vedvarende drift over 20 bar.
Er den fødevaregodkendt?
Nej. ROBOTIC-varianterne er ikke food-grade. Hvis du har brug for fødevarekontakt, vælg NORFLEX® PUR 441 FOOD-varianten i stedet.
Kan jeg få den med specifikke koblinger?
Ja. Vi tilskærer slangen og monterer højtrykskoblinger — typisk gevind (BSP, NPT) eller standard bayonet-koblinger. Til specifikke robot-fabrikat-koblinger (fx ABB, Fanuc, KUKA, Universal Robots) kan vi tilpasse efter det specifikke standard koblings-skema.
