Tiger-Vac SS-10 (4W) SK HEPA
Trykluftdrevet ATEX-støvsuger til Zone 1 og Zone 21, bygget til at suge støvet væk direkte ved en trykluftsliber. Leveres med suge- og luftslange, luftslange, Y-stykke og multimeter, så I kan tilslutte jeres egen sliber. HEPA H14, AISI 304 rustfrit stål og plads til to operatører på samme maskine.
- Suger støvet væk ved sliberen, hvor det opstår
- Trykluftdrevet, så der er ingen elektriske dele i maskinen
- ATEX temperaturklasse T6, højst 85°C overfladetemperatur
- Op til to operatører på samme maskine
- Til jeres egen trykluftsliber, som får luft gennem støvsugeren
- ATEX-direktivet 2014/34/EU: II 2GD Ex h IIC T6 Gb / Ex h IIIC T85°C Db
- LCIE 03 ATEX 6310 X (tredjeparts-certifikat)
- IECEx LCIE 17.0076 X
- EN 17348 DT for opsamling af brændbart støv
- EN 1822 og IEST-RP-CC001 for HEPA H14
- EN ISO 11203 for måling af lydtryk

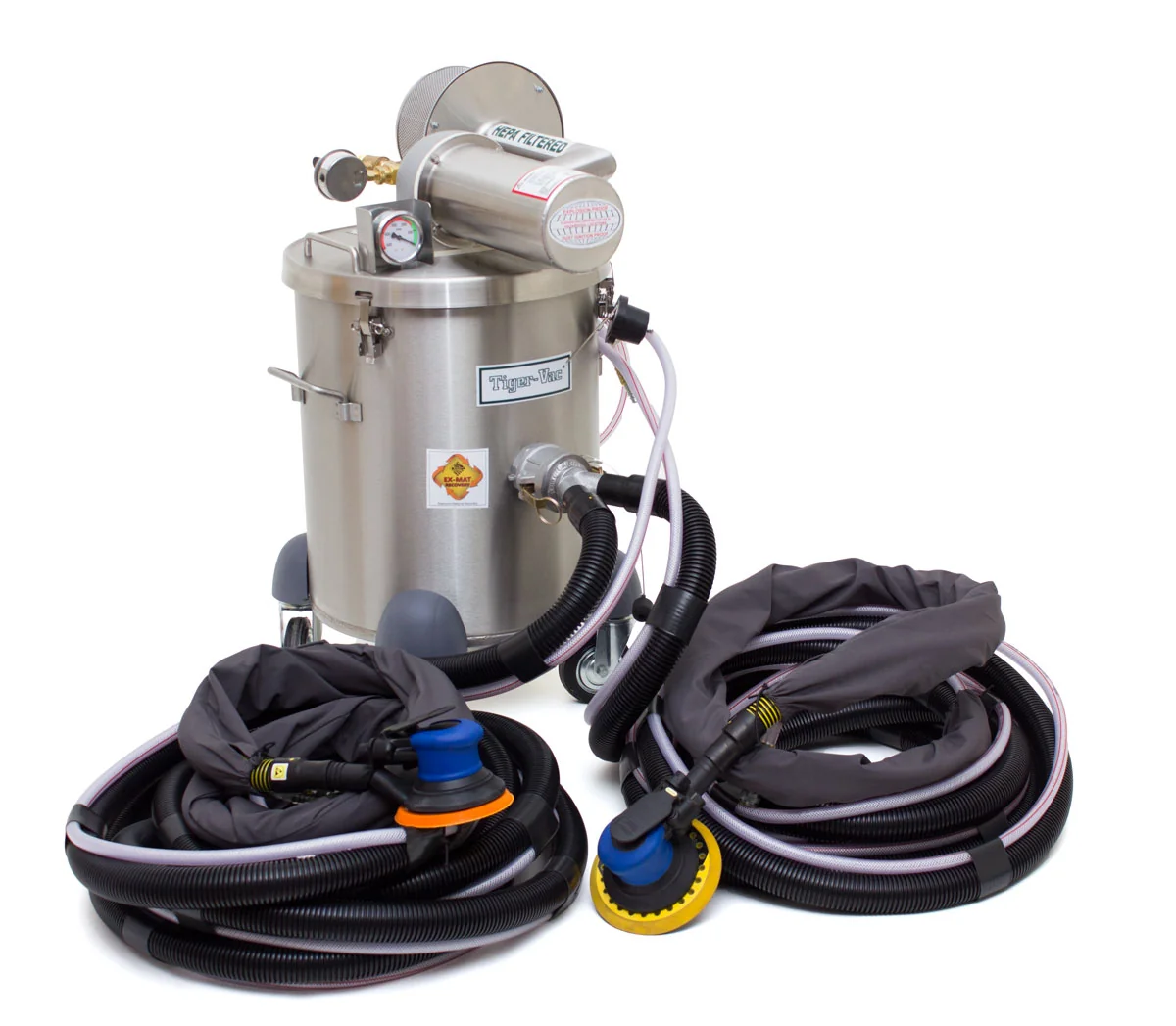

Tiger-Vac SS-10 (4W) SK HEPA
Tiger-Vac SS-10 (4W) SK HEPA er en trykluftdrevet ATEX-støvsuger, der er bygget til at arbejde sammen med en trykluftsliber i eksplosionsfarlige områder. Støvet suges væk ved sliberen, hvor det opstår, i stedet for at lægge sig i området, hvor det kan hvirvles op igen og danne en eksplosiv støvsky. Tiger-Vac udfaser sine egne slibere, så sættet leveres uden sliber, og I tilslutter jeres egen. Fortæl os sugestudsens størrelse på jeres sliber, så sørger vi sammen med Tiger-Vac for, at opsætningen passer.
Sliberen får sin luft gennem støvsugeren. Trykluften føres fra kompressoren til maskinen i én luftslange, og derfra videre til sliberen i en kombineret suge- og luftslange med beskyttelsesstrømpe. Sugningen skabes af en enkelt 6 mm venturi, og støvsugeren har hverken elektriske dele eller bevægelige mekaniske dele. Den er derfor certificeret i ATEX temperaturklasse T6 med højst 85°C overfladetemperatur og mærket II 2GD til Zone 1 for gas og Zone 21 for støv. Certificeringen gælder støvsugeren; sliberen skal have sin egen dokumentation for den zone, den bruges i.
Støvsugeren er dobbeltcertificeret under ATEX (LCIE 03 ATEX 6310 X) og IECEx (LCIE 17.0076 X) og mærket EN 17348 DT til opsamling af brændbart støv. Den er bygget til tør opsamling i en engangs-filterpose på 19 liter, med et statisk afledende klud-hovedfilter og et HEPA H14-filter efter. Hele maskinen er i AISI 304 rustfrit stål, afledningsmodstanden er under 10 ohm, og den står på en 4-hjulet dolly med statisk afledende hjul.
Op til to operatører kan arbejde samtidigt på samme maskine. Y-stykket har to slangestudse, så der kan kobles to slibere på. Suge- og luftslangen, luftslangen, Y-stykket og multimeteret er de samme, som Tiger-Vac leverede med sine slibesæt.
Anvendelsesområder
- Slibning af stål- og metalflader før maling i områder klassificeret som Zone 1 eller Zone 21
- Vedligehold af overfladebehandling på tanke, rør og procesanlæg i kemisk og petrokemisk industri
- Slibning, hvor slibestøvet selv er brændbart, fx maling, lak og pulverlak
- Arbejdspladser, hvor trykluft er let at få frem, men en godkendt elinstallation ikke er
- Opgaver, hvor støvet skal fanges ved kilden af hensyn til arbejdsmiljøet
Tekniske specifikationer
| ATEX-mærkning (støvsuger) | II 2GD Ex h IIC T6 Gb / Ex h IIIC T85°C Db · LCIE 03 ATEX 6310 X · IECEx LCIE 17.0076 X · EN 17348 DT |
|---|---|
| Intern / ekstern zone | Ingen intern zone. Ekstern Zone 21 for støv og Zone 1 for gas |
| Drivform | Pneumatisk venturi, enkelt dyse à 6 mm, ingen elektriske komponenter |
| Sliber | Medfølger ikke. Jeres egen trykluftsliber får luft gennem støvsugeren |
| Temperaturklasse | T6, højst 85°C overfladetemperatur |
| Omgivelsestemperatur | -4°C til +37°C |
| Luftflow | 204 m³/h |
| Undertryk | 448 mbar (4.570 mmH₂O) |
| Luftforbrug, støvsuger | 21,2 L/s (1.272 Nl/min) |
| Forsyningstryk | 5,5 bar |
| Trykluft-tilslutning | Ø 12,7 mm (1/2") |
| Mindste kompressor | 15 til 25 HP |
| Lydtryk | 79 dB(A) efter EN ISO 11203 |
| Filterklasse | H-klasse |
| Filtertype | HEPA H14 med 99,995 % effektivitet ved 0,3 µm, testet efter IEST-RP-CC001 og MPPS efter EN 1822, aerosol-lækagetestet fra fabrik |
| Primærfilter | Statisk afledende klud-hovedfilter med kurv i rustfrit stål |
| Filterrensning | Ingen, manuel |
| Opsamling | Kun tør opsamling |
| Filterpose | Engangs-filterpose, 19 L |
| Materiale | AISI 304 rustfrit stål |
| Afledningsmodstand | Under 10 ohm |
| Sugeåbning | Ø 50 mm |
| Vogn | 4-hjulet dolly (4W) med statisk afledende hjul |
| Operatører | Op til 2 samtidigt |
| Slangestudse til sliber | 2 × 1,25" (32 mm) på Y-stykket, suge- og luftslangen ender i 1" |
| Delnumre | Støvsuger 110263 · Y-stykke 501503 · suge- og luftslange 303020D · luftslange 211030 · multimeter 211065B |
Det medfølger
Alt herunder følger med. Sliber følger ikke med; I bruger jeres egen. Slanger og filtre er statisk ledende eller statisk afledende, så ESD-kæden er ubrudt.
Tiger-Vac

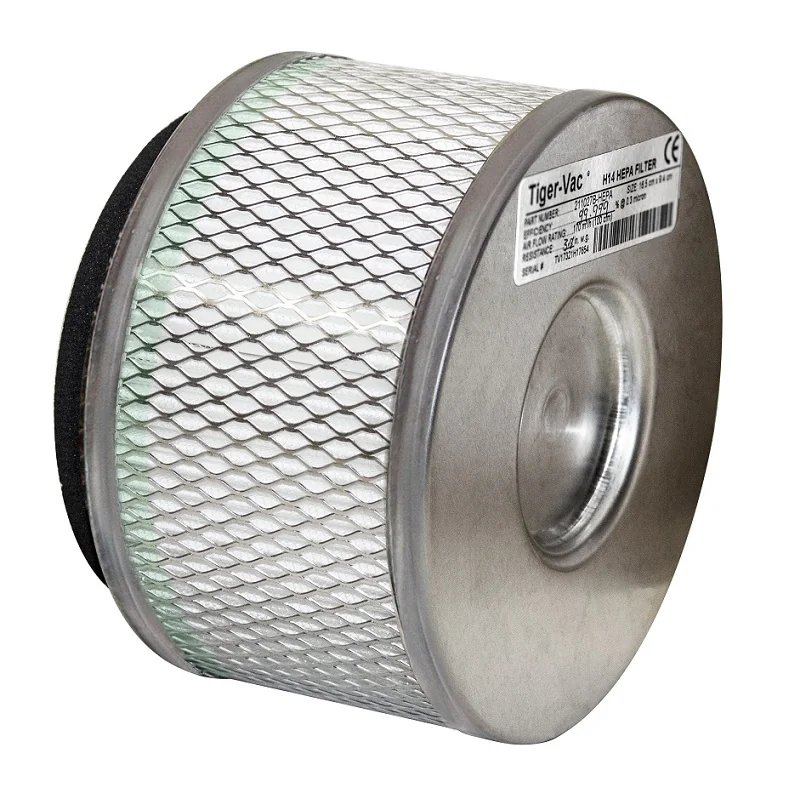

HEPA-filter H14 (211027B)
99,995 % effektivitet ved 0,3 µm. Tiger-Vac aerosol-lækagetester alle HEPA-systemer, før de forlader fabrikken. Medfølger.
Tiger-Vac

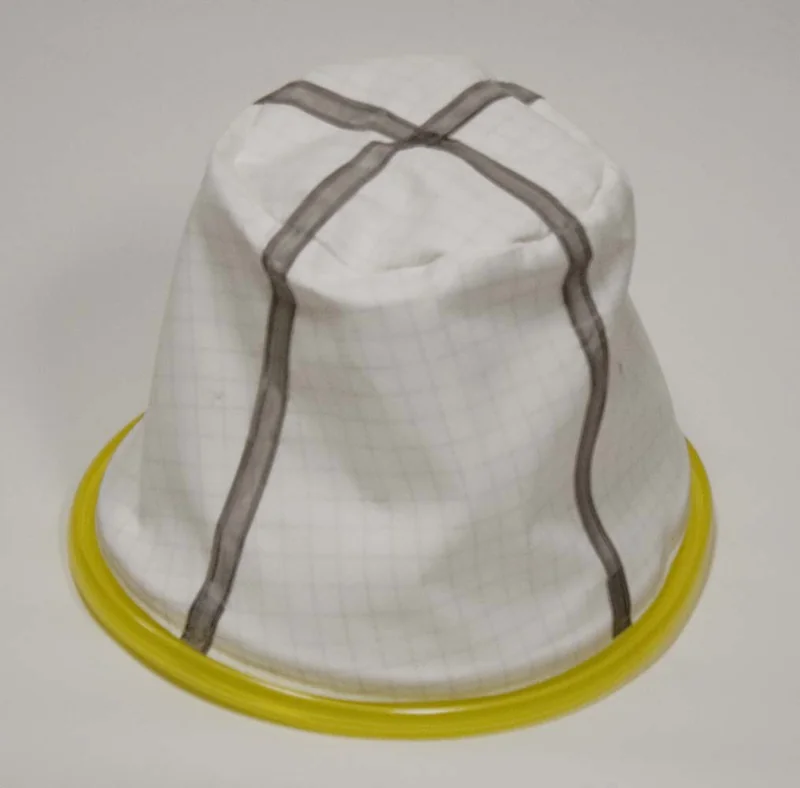

Hovedfilter i klud, statisk afledende (211013A)
Tager hovedparten af støvet, før luften når HEPA-filteret. Sidder på en kurv i rustfrit stål (212734). Medfølger.
Tiger-Vac

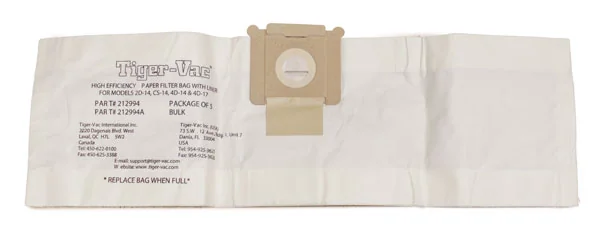

Engangs-filterpose, 19 L
Opsamler slibestøvet. Ledende opsamlingsposer med 64 mm krave (212994-SD64, pakke med 3) og en ledende poly liner på 40 L med snøre (212100S) medfølger også.
Tiger-Vac

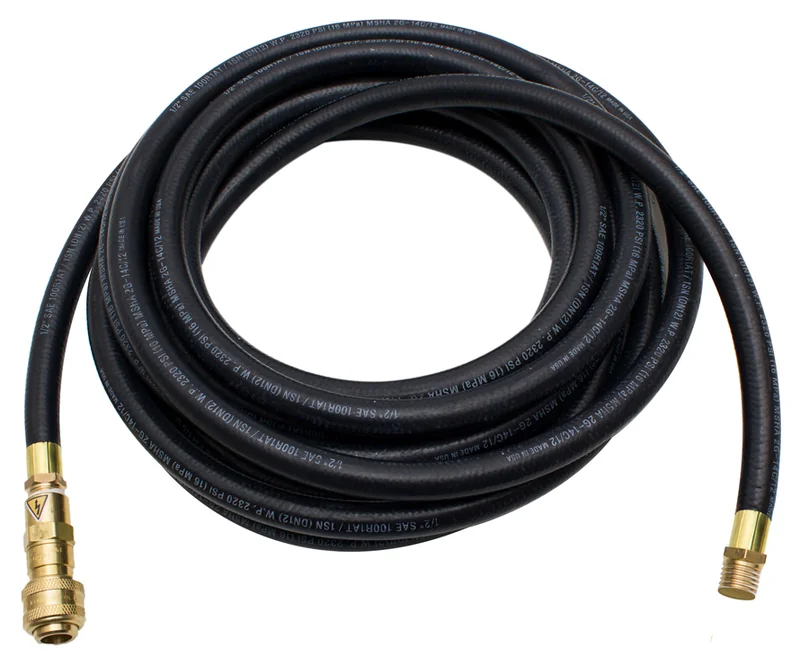

Luftslange, 1/2" × 15 m (211030)
Fører trykluften fra kompressoren til maskinen. Statisk afledende, med hurtigkobling i begge ender. Medfølger.
Tiger-Vac

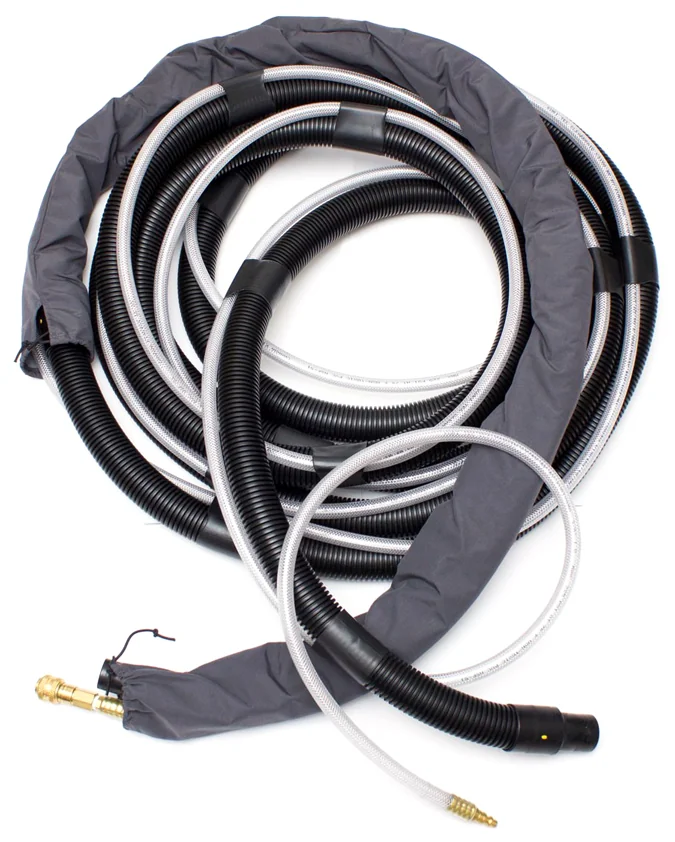

Suge- og luftslange (303020D)
Statisk ledende og trædefast. Suger støvet fra sliberen og fører luften frem til den. 30 fod i alt (25 fod i 1,25" og 5 fod i 1") med en 6 fod lang beskyttelsesstrømpe. Medfølger.
Tiger-Vac

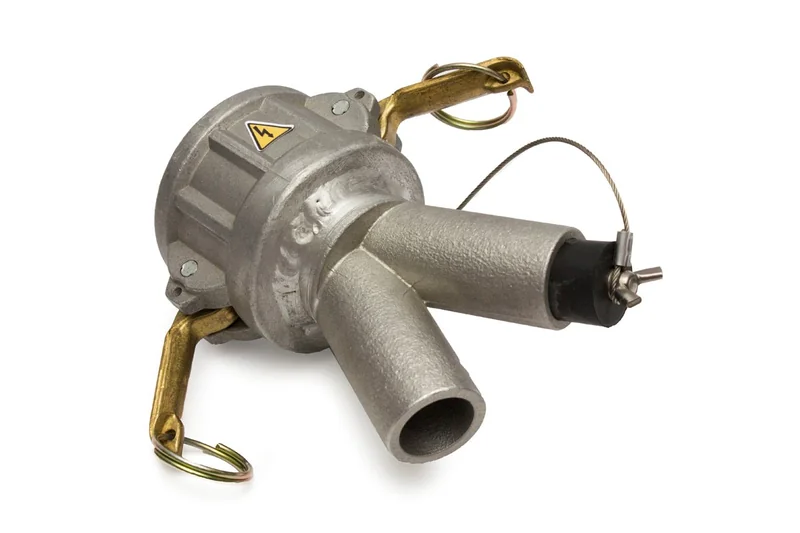

Y-stykke (501503)
Aluminium, 2" (50 mm) hun-camlock til maskinen og to slangestudse på 1,25" (32 mm) til sliberne, med én prop. Medfølger.
Tiger-Vac

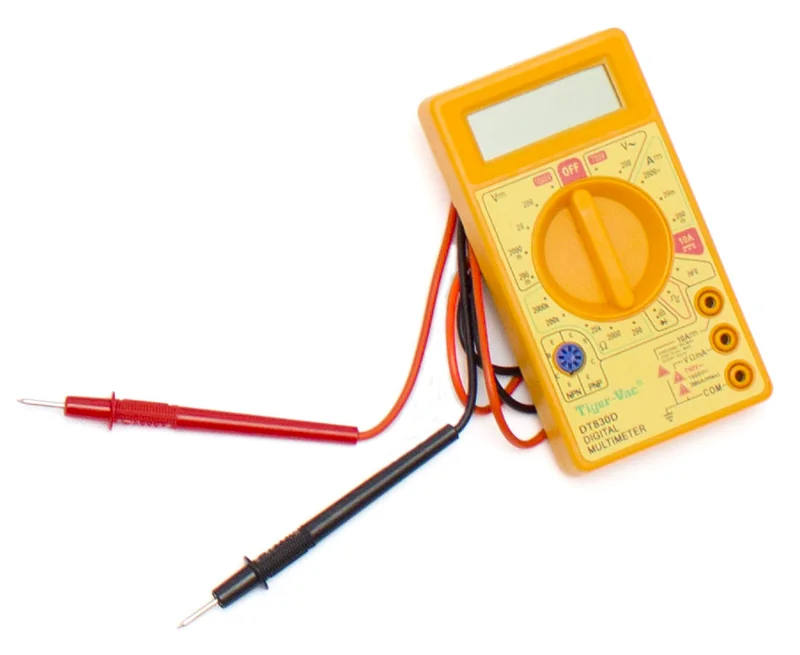

Multimeter (211065B)
Til at måle afledningsmodstanden i ESD-kæden. Medfølger.
- Egen sliber: Tiger-Vac udfaser sine egne slibere. Oplys sugestudsens størrelse på jeres sliber, så sikrer vi, at slangen passer.
- 4-hjulet dolly (4W): Med statisk afledende hjul, så vognen indgår i ESD-kæden.
- AISI 304 rustfrit stål: Hele maskinen, med under 10 ohm afledningsmodstand.
Spørgsmål og svar
Følger der en sliber med?
Nej. Tiger-Vac udfaser sine egne slibere og anbefaler, at man bruger sin egen trykluftsliber. Sættet leveres med støvsuger, suge- og luftslange, luftslange, Y-stykke og multimeter. Fortæl os sugestudsens størrelse på jeres sliber, så sørger vi sammen med Tiger-Vac for, at opsætningen passer.
Hvordan får sliberen luft?
Gennem støvsugeren. Trykluften føres fra kompressoren til maskinen i den medfølgende luftslange på 1/2" og 15 meter, og fra maskinen videre til sliberen i den kombinerede suge- og luftslange. Samme slange suger støvet tilbage fra sliberen til maskinen. Der skal altså kun trækkes én luftslange frem fra kompressoren.
Hvor mange kan slibe på samme tid?
Op til to operatører kan arbejde samtidigt på samme maskine. Det medfølgende Y-stykke har to slangestudse på 1,25" (32 mm) og leveres med én prop.
Hvilken kompressor kræver SS-10 SK?
Tiger-Vac angiver en kompressor på mindst 15 til 25 HP, 5,5 bar forsyningstryk og en 1/2" (12,7 mm) luftslange. Støvsugeren bruger 21,2 L/s (1.272 Nl/min), og sliberens eget luftforbrug kommer oveni. Kontakt os, så regner vi det samlede luftforbrug med de slibere, I vil køre med. Husk, at kompressoren selv er en antændelseskilde og skal stå uden for den klassificerede zone.
Hvad betyder mærkningen II 2GD Ex h IIC T6 Gb?
II betyder udstyrsgruppe II, altså alt andet end miner. 2GD er kategori 2 for både gas og støv, hvilket svarer til eksternt Zone 1 for gas og Zone 21 for støv. Kategori 2 dækker ikke det indre af udstyret, altså Zone 0 og Zone 20, for det kræver kategori 1. Ex h er tændbeskyttelsesformen for ikke-elektrisk udstyr efter EN ISO 80079-36. IIC er den strengeste gasgruppe og dækker også brint og acetylen. T6 er den strengeste temperaturklasse med højst 85°C overfladetemperatur, og Gb er beskyttelsesniveauet for gas svarende til kategori 2.
Hvad dækker ATEX-certifikatet?
Certifikaterne LCIE 03 ATEX 6310 X og IECEx LCIE 17.0076 X dækker selve støvsugeren, en venturi-støvsuger uden elektriske og uden bevægelige mekaniske dele. X'et betyder særlige betingelser for brug: maskinen skal jordforbindes efter producentens anvisning, og der må kun bruges tilbehør, som producenten anbefaler. Sliberen er ikke omfattet og skal have sin egen dokumentation for den zone, den bruges i.
Kan maskinen suge væske?
Nej. SS-10 (4W) SK HEPA er bygget til tør opsamling. Skal I også opsamle væske, så se på SS-10 (4W) RE HEPA (MRAC), der tager både vådt og tørt.
Hvad medfølger?
HEPA-filter H14, statisk afledende klud-hovedfilter med kurv i rustfrit stål, engangs-filterpose på 19 L, ledende opsamlingsposer og en ledende poly liner på 40 L. Desuden kombineret suge- og luftslange (303020D), luftslange på 15 m (211030), Y-stykke til to slibere (501503) og et multimeter til at måle afledningsmodstanden (211065B). Sliber medfølger ikke.
