Tiger-Vac EXP1-10/15 (4W) RE
VÅD OG TØR OPSAMLING
Enfaset TEFC ATEX-kombistøvsuger til Zone 1 gas og Zone 21 støv. Våd og tør opsamling, HEPA H14 som standard, fås med 22,7 L eller 38 L beholder
- Farmaceutisk produktion med både pulveropsamling og vandbaseret rengøring i samme arbejdsgang
- Kemiske påfyldningslinjer med dampe fra opløsningsmidler, produktpulver og spild af væske
- Renrum i ISO-klasse 4, hvor AISI 304 og statisk afledning er et krav
- Aftapning og efterbehandling med både tørt og vådt affald
- Vedligeholdelseshold, der vil undgå to maskiner i samme ATEX-zone
- ATEX-direktivet 2014/34/EU · II 2GD Ex d IIA T3 Gb / Ex t IIIC T200°C Db IP6X · LCIE 03 ATEX 6297 · EN 17348 DT/LC
- EN 17348:2022 (harmoniseret marts 2023)
- EN 60335-1:2012 og EN 60204-1:2018 (elektrisk sikkerhed)
Tiger-Vac EXP1-10/15 (4W) RE
Tiger-Vac EXP1-10/15 (4W) RE er den alsidige arbejdshest i EXP1-serien, certificeret II 2GD efter EN 17348 DT/LC til tør opsamling af brændbart støv eller våd opsamling af brændbare og ikke-brændbare væsker, dog aldrig en blanding af støv og væske. Leveres i to beholderstørrelser: EXP1-10 med 22,7 L støv / 28,5 L væske, og EXP1-15 med 38 L støv / 47,3 L væske. Resten af specifikationerne er ens, så valget handler udelukkende om kapacitet og højde (84 cm mod 97 cm). H14 HEPA-filter og ISO-klasse 4 renrumskompatibilitet er standard på begge.
Anvendelsesområder
- Farmaceutisk produktion med både pulveropsamling og vandbaseret rengøring i samme arbejdsgang
- Kemiske påfyldningslinjer med dampe fra opløsningsmidler, produktpulver og spild af væske
- Renrum i ISO-klasse 4, hvor AISI 304 og statisk afledning er et krav
- Aftapning og efterbehandling med både tørt og vådt affald
- Vedligeholdelseshold, der vil undgå to maskiner i samme ATEX-zone
Tekniske specifikationer
| ATEX-mærkning | II 2GD Ex d IIA T3 Gb / Ex t IIIC T200°C Db IP6X · LCIE 03 ATEX 6297 · EN 17348 DT/LC |
|---|---|
| Opsamling | Våd og tør (EN 17348 DT/LC) |
| Intern / ekstern zone | Ingen / 21 |
| Motortype | Enfaset TEFC-motor, eksplosionssikret (Ex d IIA T3 Gb / Ex t IIIC T200°C Db), 1.0 kW / 4.5 A |
| Tidsbrug | Kortvarig brug (få minutter, nogle gange om dagen) |
| Luftflow | 224 m³/h |
| Undertryk | 152 mbar (1550 mmH₂O) |
| Beholder | 22.7 L (EXP1-10) / 38 L (EXP1-15) |
| Lydtryk | 79 dB(A) (EN ISO 11203) |
| Filterklasse | H-klasse |
| Filtertype | HEPA H14 (EN 1822-5, 99.995 % @ 0.3 µm MPPS), 211027B |
| Primærfilter | Statisk ledende stofhovedfilter 211013 + forfilter 212008 + væskefilter 211010 |
| Rensesystem | Ingen (manuel) |
| Opsamlingssystem | Aftagelig beholder |
| Materiale | AISI 304 rustfri stål |
| IP-klasse | IP6X |
| Effekt | 1.0 kW |
| Strøm | 4.5 A |
| Spænding | 230 V / 50 Hz / 1~ |
| Sugeåbning | Ø 38 mm |
| Dimensioner (L × B × H) | 480 x 460 x 840 (EXP1-10) / 480 x 460 x 970 (EXP1-15) mm |
| Vægt | 31 kg (EXP1-10) / 37 kg (EXP1-15) |

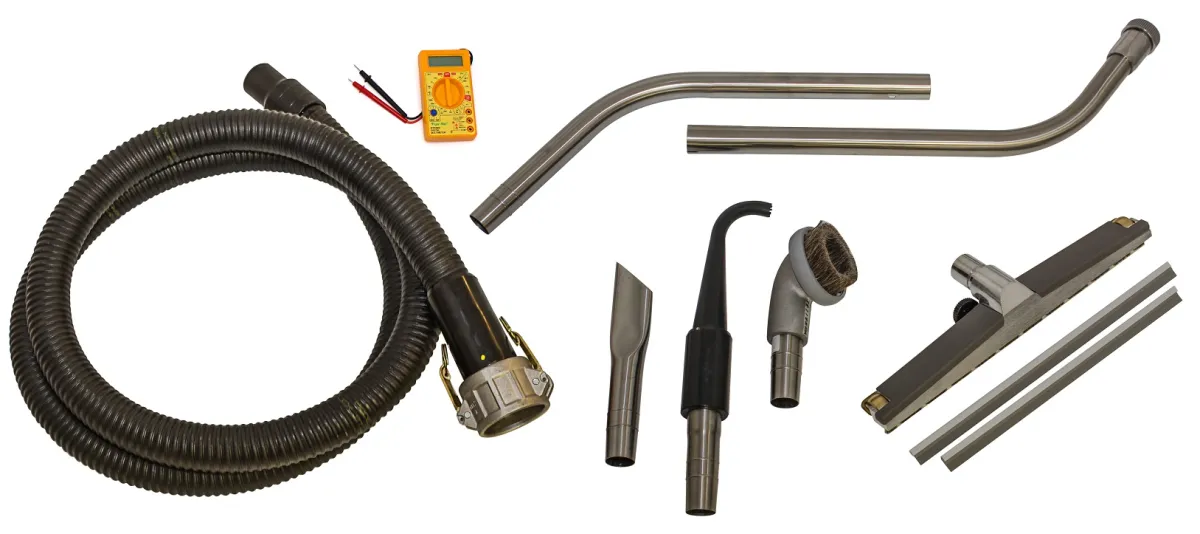

Medfølgende tilbehørssæt
EXP1-10/15 (4W) RE leveres med et komplet statisk afledende tilbehørssæt i Ø38 mm (under 10 ohm):
- KANAFLEX sugeslange Ø38 mm × 3 m med slangemuffe og camlock (381400A). Den skal bruges ved opsugning af brandfarlige væsker.
- Sugerør i rustfrit stål i to dele, 137 cm (381364A)
- Universalmundstykke i aluminium, 46 cm, med ledende børstelister og gummiskrabere (381236)
- Fugemundstykke i rustfrit stål, 28 cm (381372D)
- Rund børste i aluminium, 12,5 cm, med ledende børstehår (381185DA)
- Konisk mundstykke i ledende gummi med buet spids, 25 cm (383462D)
- Multimeter til kontrol af jordforbindelsen (211065B)
HEPA H14-filter (211027B), stofhovedfilter (211013), forfilter (212008) og væskefilter (211010) følger også med.
Spørgsmål og svar
Hvad betyder II 2GD i ATEX-mærkningen?
II 2GD betyder kategori 2 for både gas og støv. Modellen må anvendes i områder hvor eksplosiv atmosfære LEJLIGHEDSVIS forekommer under normal drift, dvs. eksternt Zone 1 for gas og Zone 21 for støv. Kategori 2 giver IKKE dækning internt i udstyret (Zone 0/20); det kræver kategori 1. EN 17348:2022 er den harmoniserede standard der præciserer testkravene til støvsugere i denne kategori.
Hvad er forskellen mellem EXP1-10 og EXP1-15?
Alle data er ens (motor, undertryk, luftflow, filterklasse og ATEX-mærkning) undtagen beholderstørrelsen og dermed højden. EXP1-10: 22,7 L støv / 28,5 L væske, 84 cm høj, 31 kg. EXP1-15: 38 L støv / 47,3 L væske, 97 cm høj, 37 kg. Valget handler udelukkende om opgavens kapacitetsbehov og fysisk plads/loft under arbejdsområdet.
Hvilke væsker må jeg suge op?
Maskinen må opsamle både brændbare og ikke-brændbare væsker, fx vand, acetone og alkoholer (EN 17348 DT/LC). Til brændbare væsker skal KANAFLEX-slangen bruges, og den tåler ikke benzin, benzen eller toluen. Ætsende væsker må ikke opsamles. Maskinen er til støv eller væske, aldrig en blanding, og beholder, filter og slange skal rengøres og være helt tørre, før der skiftes til en anden væske.
Er HEPA-filteret standard eller tilvalg?
HEPA H14 efter EN 1822-5 (99,995 % effektivitet ved MPPS 0,3 µm) er standard på denne model.
Hvordan håndterer man opsamlet materiale sikkert?
Den ledende poly liner (212100A / 212100B) lægges i beholderen før brug. Når støvet er opsamlet, lukkes lineren og bortskaffes uden direkte kontakt med støvet. Det er vigtigt for både arbejdsmiljø og ATEX-hygiejne, fordi lineren er statisk ledende og dermed ikke kan opbygge elektrostatisk ladning under bortskaffelse. Brug altid samme ESD-kæde på poser, slanger og tilbehør, og jordforbind altid enheden under drift.
Kan jeg bytte mellem tørt og vådt i samme opgave?
Ja, men monter væskefilter 211010 før vådsugning, og tøm beholderen helt, før du går tilbage til tørsugning. Primærfilter 211013 og forfilter 212008 skal være i god stand og tørt ved tørsugning for at bevare HEPA-effektiviteten.
